IUS060

Ud

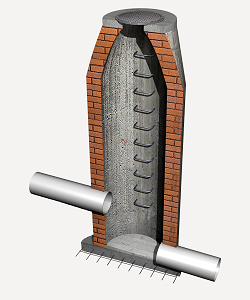

Câmara de inspecção de alvenaria de tijolo.

376,69€

Câmara de inspecção de alvenaria de tijolo cerâmico furado de uma vez de espessura, de 0,80 m de diâmetro interior e 1,6 m de altura útil interior, sobre base de 25 cm de espessura de betão armado C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2) ligeiramente armada com malha electrossoldada, com fecho de tampa circular e aro de ferro fundido classe B-125 segundo NP EN 124, instalada em passeios, zonas pedonais ou estacionamentos comunitários.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt10haf020bElla

m³

Betão C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2), fabricado em central, segundo NP EN 206-1.

0,570

100,27

57,15

mt07ame020llc

m²

Malha electrossoldada AR82 100x300 mm, com arames longitudinais de 8,2 mm de diâmetro e arames transversais de 6,5 mm de diâmetro, aço A500 EL.

1,690

5,32

8,99

mt10hmf020ja

m³

Betão simples C30/37 (X0(P); D25; S2; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,111

108,23

12,01

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

196,000

0,11

21,56

mt08aaa010a

m³

Água.

0,063

1,51

0,10

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,502

18,13

9,10

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

94,991

0,10

9,50

mt08adt010

kg

Aditivo hidrófugo para impermeabilização de argamassas ou betões.

0,724

1,21

0,88

mt46phm050

Ud

Degrau de polipropileno enformado em U, para câmara, de 330x160 mm, secção transversal de D=25 mm, segundo EN 1917.

4,000

4,66

18,64

mt46tpr010a

Ud

Tampa circular e aro de ferro fundido dúctil de 660 mm de diâmetro exterior e 40 mm de altura, passagem livre de 550 mm, para câmara, classe B-125 segundo NP EN 124. Tampa revestida com tinta betuminosa e aro sem fecho nem junta.

1,000

47,09

47,09

mq06hor010

h

Betoneira.

0,238

1,70

0,40

mo041

h

Oficial de 1ª construção de obra civil.

5,549

16,85

93,50

mo087

h

Ajudante de construção de obra civil.

5,494

16,45

90,38

%

Custos directos complementares

2,000

369,30

7,39

Custo de manutenção decenal: 18,83€ nos primeiros 10 anos.

Total:

376,69

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

UNIDADE DE OBRA IUS060: CÂMARA DE INSPECÇÃO DE ALVENARIA DE TIJOLO.

CARACTERÍSTICAS TÉCNICAS

Execução de câmara de inspecção de alvenaria de tijolo cerâmico furado de uma vez de espessura, de 0,80 m de diâmetro interior e 1,6 m de altura útil interior, formada por: base de 25 cm de espessura de betão armado C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2) ligeiramente armada com malha electrossoldada AR82 100x300 mm de aço A500 EL, câmara cilíndrica e cone assimétrico em coroamento de 0,50 m de altura, construídos ambos com alvenaria de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, de 1 cm de espessura, reboco e brunidura interior com argamassa de cimento, confeccionada em obra, com aditivo hidrófugo, dosificação 1:3 formando arestas e esquinas a media cana, com fecho de tampa circular e aro de ferro fundido classe B-125 segundo NP EN 124, instalada em passeios, zonas pedonais ou estacionamentos comunitários. Incluindo preparação do fundo da escavação, formação de canal no fundo da câmara de inspecção com betão simples C30/37 (X0(P); D25; S2; Cl 0,4), união e ajuste do encontro dos colectores com a câmara e enchimento de juntas com argamassa, fixação de degraus, anéis superiores, fixação de aro, ajuste entre tampa e aro e nivelamento da tampa com o pavimento. Totalmente montada, ligada e testada sem incluir a escavação nem o enchimento do tardoz.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

Execução:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes, em especial durante o enchimento e compactação de inertes, e contra tráfego pesado.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 01

Betão (betões, argamassas e pré-fabricados).

8,295

5,530

17 04 05

Ferro e aço.

0,325

0,155

17 01 02

Tijolos.

96,040

76,832

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

2,517

1,678

Resíduos gerados:

107,177

84,195

15 01 01

Embalagens de papel e cartão.

1,069

1,425

17 02 03

Plástico.

0,414

0,690

17 02 01

Madeira.

5,343

4,857

Embalagens:

6,826

6,973

Total resíduos:

114,003

91,167
