QVI020

m²

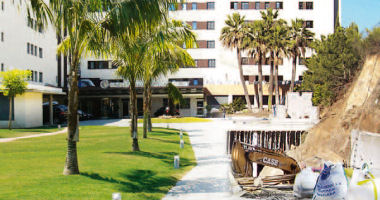

Cobertura verde intensiva acessível. Sistema Garagem Subterrânea "ZINCO".

174,87€

Cobertura plana acessível, não ventilada, ajardinada intensiva, sistema Garagem Subterrânea "ZINCO", composta de: formação de pendentes: argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm, com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura; impermeabilização bicamada colada: membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV e membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, totalmente coladas com maçarico, sem coincidir as suas juntas; membrana anti-raízes flexível de poliolefinas, WSB 100-PO "ZINCO", de cor preto; camada separadora sob protecção: manta de protecção e retenção ISM 50 "ZINCO", formada por geotêxtil de poliéster e polipropileno, com uma massa superficial de 850 g/m²; camada drenante e retentora de água: módulo Stabilodrain SD 30 "ZINCO"; camada filtrante: filtro sistema TG "ZINCO", formado por um geotêxtil de fibras de polipropileno; camada de protecção: substrato Zincoterra Jardín "ZINCO", de 270 mm de espessura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

0,17

0,51

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

101,17

10,12

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt08aaa010a

m³

Água.

0,008

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt14iea020c

kg

Emulsão asfáltica aniônica com cargas.

0,300

1,46

0,44

mt14lba010a

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, de 2,5 mm de espessura, massa nominal 3 kg/m², com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida. Segundo EN 13707.

1,100

3,54

3,89

mt14lga010oc

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espessura, massa nominal 5 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, com resistência à penetração de raizes. Segundo EN 13707.

1,100

6,43

7,07

mt14lbz020d

m²

Membrana anti-raízes flexível de poliolefinas, WSB 100-PO "ZINCO", de cor preto, para coberturas verdes.

1,750

17,05

29,84

mt14lbz040En

m²

Manta de protecção e retenção ISM 50 "ZINCO", formada por geotêxtil de poliéster e polipropileno, de 6 mm de espessura, com uma retenção de água de 4 l/m², uma resistência CBR ao punçoamento 3,5 kN, e uma massa superficial de 850 g/m², fornecida em rolos.

1,100

6,88

7,57

mt14lbz030oEa

m²

Módulo drenante e retentor de água, Stabilodrain SD 30 "ZINCO", de poliestireno termoconformado, fornecido em placas.

1,030

25,41

26,17

mt14lbz050p

m²

Filtro sistema TG "ZINCO", formado por um geotêxtil não tecido sintético, composto por fibras de polipropileno entrelaçadas, termosoldado por ambas as faces, de 1 mm de espessura, com uma resistência à tracção longitudinal de 11 kN/m, uma resistência CBR ao punçoamento 2,55 kN, e uma massa superficial de 150 g/m², fornecido em rolos.

1,200

1,93

2,32

mt48saz010d

m³

Substrato Zincoterra Jardín "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, fornecido a granel, para coberturas verdes.

0,359

84,00

30,16

mt01arc010

t

Seixos rolados lavados, de granulometria compreendida entre 16 e 32 mm.

0,040

21,23

0,85

mo020

h

Oficial de 1ª construção.

0,090

19,19

1,73

mo113

h

Operário não qualificado construção.

0,410

18,15

7,44

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,357

19,19

6,85

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,357

18,74

6,69

mo040

h

Oficial de 1ª jardineiro.

0,700

19,19

13,43

mo086

h

Ajudante de jardineiro.

0,700

18,74

13,12

%

Custos directos complementares

2,000

171,44

3,43

Custo de manutenção decenal: 148,11€ nos primeiros 10 anos.

Total:

174,87

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

UNIDADE DE OBRA QVI020: COBERTURA VERDE INTENSIVA ACESSÍVEL. SISTEMA GARAGEM SUBTERRÂNEA "ZINCO".

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, não ventilada, ajardinada intensiva, sistema Garagem Subterrânea "ZINCO", pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida e uma membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, com resistência à penetração de raizes, totalmente coladas com maçarico, sem coincidir as suas juntas; membrana anti-raízes flexível de poliolefinas, WSB 100-PO "ZINCO", de cor preto, para evitar a penetração de raízes na membrana impermeável; CAMADA SEPARADORA SOB PROTECÇÃO: manta de protecção e retenção ISM 50 "ZINCO", formada por geotêxtil de poliéster e polipropileno, de 6 mm de espessura, com uma retenção de água de 4 l/m², uma resistência CBR ao punçoamento 3,5 kN, e uma massa superficial de 850 g/m²; CAMADA DRENANTE E RETENTORA DE ÁGUA: módulo Stabilodrain SD 30 "ZINCO", formado por placa de poliestireno termoconformado, colocado com os nódulos para baixo; CAMADA FILTRANTE: filtro sistema TG "ZINCO", formado por um geotêxtil de fibras de polipropileno; CAMADA DE PROTECÇÃO: substrato Zincoterra Jardín "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, de 270 mm de espessura. Inclusive seixos rolados para o enchimento do espaço entre o bordo da cobertura e a vegetação.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização. Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,603

0,402

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,490

0,327

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,623

0,623

17 02 03

Plástico.

0,065

0,108

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,074

0,123

Resíduos gerados:

3,430

2,825

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,403

0,672

17 02 01

Madeira.

0,104

0,095

15 01 04

Embalagens de metal.

0,016

0,027

Embalagens:

0,628

0,933

Total resíduos:

4,058

3,758
