QVI030

m²

Cobertura verde intensiva acessível. Sistema Diadem 750 "PROJAR".

185,54€

Cobertura plana acessível, não ventilada, ajardinada intensiva, sistema Diadem 750 "PROJAR", composta de: formação de pendentes: argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm, com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura; impermeabilização bicamada colada: membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV e membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FP, totalmente coladas com maçarico, sem coincidir as suas juntas; camada separadora sob protecção: feltro de protecção e retenção Diadem VLS-500 "PROJAR", de geotêxtil não tecido sintético, com uma massa superficial de 500 g/m²; membrana anti-raízes flexível de policloreto de vinilo plastificado (PVC-P), Diadem FLW-1000 "PROJAR", cor castanho; camada drenante e retentora de água: tela drenante Diadem DiaDrain 60H "PROJAR"; camada filtrante: filtro Diadem VLF-200 "PROJAR", de geotêxtil de fibras de polipropileno; camada de protecção: substrato CoverPro Garden "PROJAR", de 500 mm de espessura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

0,17

0,51

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

101,17

10,12

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt08aaa010a

m³

Água.

0,008

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt14iea020c

kg

Emulsão asfáltica aniônica com cargas.

0,300

1,46

0,44

mt14lba010a

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, de 2,5 mm de espessura, massa nominal 3 kg/m², com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida. Segundo EN 13707.

1,100

3,54

3,89

mt14lba010c

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FP, de 2,5 mm de espessura, massa nominal 3 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707.

1,100

3,58

3,94

mt14lbp020h

m²

Membrana anti-raízes flexível de policloreto de vinilo plastificado (PVC-P), Diadem FLW-1000 "PROJAR", cor castanho, com resistência a produtos betuminosos e óleos, fornecida em rolos de 6x25 m; para coberturas verdes.

1,030

10,83

11,15

mt14lbp040rc

m²

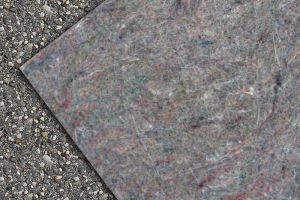

Feltro de protecção e retenção Diadem VLS-500 "PROJAR", de geotêxtil não tecido sintético, composto por 70% de fibras de polietersulfona e 30% de fibras de polipropileno entrelaçadas, de 4 mm de espessura, retenção de água 7 l/m², permeabilidade à água 50 mm/s, resistência à tracção longitudinal 4,4 kN/m, resistência CBR ao punçoamento 3,3 kN e massa superficial 500 g/m², fornecido em rolos.

1,100

2,38

2,62

mt14lbp030xc

m²

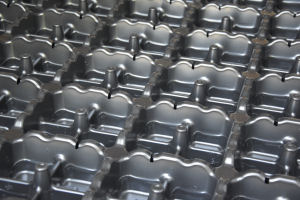

Lâmina drenante e retentora de água, Diadem DiaDrain 60H "PROJAR", de poliestireno reciclado de alto impacto (HIPS), com nódulos de 60 mm de altura e perfurações em toda a superfície, resistência à compressão 122 kN/m², retenção de água 30,45 l/m², capacidade de drenagem 2,06 l/(s·m) com uma pendente de 2%, Euroclasse E de reacção ao fogo, segundo NP EN 13501-1, fornecida em placas de 194x94 cm.

1,050

25,51

26,79

mt14lbp050i

m²

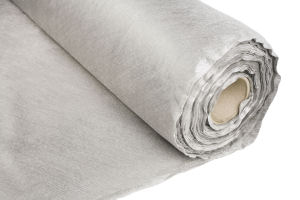

Filtro Diadem VLF-200 "PROJAR", de geotêxtil não tecido sintético, composto por fibras de polipropileno entrelaçadas, resistência à tracção longitudinal 16 kN/m, resistência CBR ao punçoamento 2,35 kN e massa superficial 200 g/m², fornecido em rolos.

1,100

1,62

1,78

mt48sap010c

m³

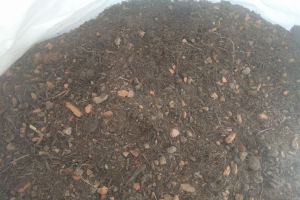

Substrato CoverPro Garden "PROJAR", composto de brita, rocha vulcânica ou areia de sílica e fibra de coco e turfa; com pH de 6, fornecido em sacos Big Bag, para coberturas verdes.

0,690

65,83

45,42

mt01arc010

t

Seixos rolados lavados, de granulometria compreendida entre 16 e 32 mm.

0,040

21,23

0,85

mo020

h

Oficial de 1ª construção.

0,090

19,19

1,73

mo113

h

Operário não qualificado construção.

0,410

18,15

7,44

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,359

19,19

6,89

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,359

18,74

6,73

mo040

h

Oficial de 1ª jardineiro.

1,275

19,19

24,47

mo086

h

Ajudante de jardineiro.

1,275

18,74

23,89

%

Custos directos complementares

2,000

181,90

3,64

Total:

185,54

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

UNIDADE DE OBRA QVI030: COBERTURA VERDE INTENSIVA ACESSÍVEL. SISTEMA DIADEM 750 "PROJAR".

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, não ventilada, ajardinada intensiva, sistema Diadem 750 "PROJAR", pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida e uma membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FP, com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida, totalmente coladas com maçarico, sem coincidir as suas juntas; CAMADA SEPARADORA SOB PROTECÇÃO: feltro de protecção e retenção Diadem VLS-500 "PROJAR", de geotêxtil não tecido sintético, composto por 70% de fibras de polietersulfona e 30% de fibras de polipropileno entrelaçadas, de 4 mm de espessura, retenção de água 7 l/m², permeabilidade à água 50 mm/s, resistência à tracção longitudinal 4,4 kN/m, resistência CBR ao punçoamento 3,3 kN e massa superficial 500 g/m²; membrana anti-raízes flexível de policloreto de vinilo plastificado (PVC-P), Diadem FLW-1000 "PROJAR", cor castanho, para evitar a penetração de raízes na membrana impermeável; CAMADA DRENANTE E RETENTORA DE ÁGUA: tela drenante Diadem DiaDrain 60H "PROJAR" de poliestireno reciclado de alto impacto (HIPS), com nódulos de 60 mm de altura e perfurações em toda a superfície, colocada sobre a camada filtrante, sobrepondo dois nódulos; CAMADA FILTRANTE: filtro Diadem VLF-200 "PROJAR", de geotêxtil de fibras de polipropileno; CAMADA DE PROTECÇÃO: substrato CoverPro Garden "PROJAR", composto de brita, rocha vulcânica ou areia de sílica e fibra de coco e turfa; com pH de 6, de 500 mm de espessura. Inclusive seixos rolados para o enchimento do espaço entre o bordo da cobertura e a vegetação.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização. Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,603

0,402

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,490

0,327

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,483

0,483

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,160

0,267

17 02 03

Plástico.

0,039

0,065

Resíduos gerados:

3,350

2,785

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,455

0,758

17 02 01

Madeira.

0,104

0,095

15 01 04

Embalagens de metal.

0,016

0,027

Embalagens:

0,680

1,020

Total resíduos:

4,030

3,805
