Preços compostos

» Obra nova
Reabilitação
Espaços urbanos
0 Trabalhos prévios
D Demolições
A Acondicionamento do terreno
C Fundações
E Estruturas
EA Metálicas
EC Cantarias
EF Alvenarias
EH Betão armado
EM Madeira
EMC Estruturas para coberturas
EMF Lajes
Laje de vigotas de madeira e cofragem "NERVOMETAL"
Laje de vigotas de madeira e painéis "VALERO COMPOPLAK"
Laje de vigotas e painel de madeira
Laje de vigotas de madeira e com abobadilhas em arco cerâmicas
Laje de vigotas de madeira, travessas e tijolos cerâmicos colocados sobre a maior dimensão
EMS Pilares
EMV Vigas
EMT Soalhos
EMD Estrutura de painel de madeira lamelada colada cruzada (CLT)
EMP Alpendres e palas
EMM Elementos auxiliares para estruturas de madeira
EMR Remates
» Reabilitação
» Espaços urbanos
EP Pré-fabricadas de betão
EX Mistas
EW Elementos especiais
» Reabilitação
» Espaços urbanos
F Fachadas, divisões e protecções
L Vãos
H Remates e trabalhos auxiliares
I Instalações
N Isolamentos e impermeabilizações
Q Coberturas
R Revestimentos
S Equipamentos fixos e sinalização
U Infra-estruturas no logradouro
G Gestão de resíduos
X Controlo de qualidade e ensaios
Y Segurança e saúde
Segurança e saúde
Fabricantes
Sugestões

Entre-eixo 's' (cm)
emf_revolton
Vigota
Escoramento
Superfície entre vigas
Armadura
Malha electrossoldada
Camada de compressão
Apoio sobre elemento estrutural
emf_viga
Qualidade estrutural
MEG
Classe resistente
C24
Secção (cm)
10x20 a 15x25
Protecção da madeira
Classe de penetração
Tipo de laje
Horizontal
Pé direito
Escoras
Número de escoras (ud/m²)
Número de utilizações
Pranchões de madeira
Número de utilizações
emf_apuntalamiento

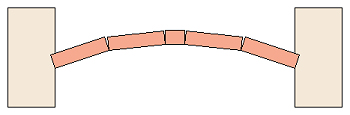

Uma rosca
emf_revol_1_rosca
Face à vista
emf_030_lad_macz
Tijolo cerâmico maciço
De elaboração manual
Tijolo
Argamassa
Cor
Vermelho
Dimensões (cm)
24x11,5x3,5
Argamassa para alvenaria
Confeccionada em obra, através de betoneira, com prévia dosagem em volume dos seus componentes
fab_obra_mortero
Aglomerante
Quantidade de aço (kg/m²)
Tipo de aço
A400 NR
ehs_acero_a400
Malha electrossoldada
acero_mallazo
Diâmetro dos arames longitudinais (mm)
Tipo de armadura
AR42
Malha (mm)
100x300
Espessura (cm)
Tipo de betonagem
Com grua
hor_csz_vert_cub
Betão leve
Classe de exposição ambiental (NP EN 206-1 e LNEC E 464)
Corrosão por carbonatação
Corrosão por cloretos
Nenhuma
Ataque pelo gelo/degelo
Nenhuma
Ataque químico
Nenhuma
Classe de resistência
Tamanho máximo do agregado (mm)
12
Consistência
S2
Classe de massa volúmica
Com aditivo hidrófugo
Não
img_ampliar img_oculmenu Enviar sugestão Exportação: Arrastar BC3 sobre 'Arquimedes'.   Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores

EMF030

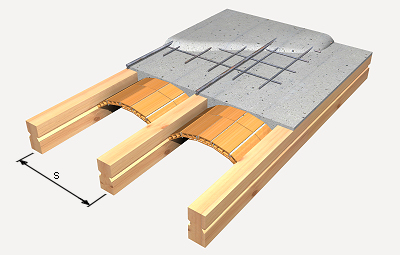

Laje de vigotas de madeira e com abobadilhas em arco cerâmicas.



116,54€

Laje tradicional com uma separação entre eixos de 50 cm, composta por vigotas de madeira serrada de abeto (Abies alba), de 10x20 a 15x25 cm de secção e até 6 m de comprimento, qualidade estrutural MEG, classe resistente C24, protecção da madeira com classe de penetração NP2, trabalhada em oficina colocadas através de apoio sobre elemento estrutural, com abobadilha em arco de uma rosca tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm, assente com argamassa de cimento confeccionado em obra, com 300 kg/m³ de cimento, cor cinzento, dosificação 1:5, fornecida em sacos; aço A400 NR, quantidade 1,1 kg/m², e malha electrossoldada AR42 de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central.



Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

9,22

0,37

mt50spa101

kg

Pregos de aço.

0,045

1,30

0,06

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

13,37

0,17

mt07mee018fa

Madeira serrada de abeto (Abies alba) com acabamento polido, para vigota de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, qualidade estrutural MEG segundo UNE 56544, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina.

0,075

449,83

33,74

mt05mte010a

Ud

Tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm, segundo NP EN 771-1.

28,220

0,35

9,88

mt08aaa010a

Água.

0,004

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,006

18,00

0,11

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

1,087

0,10

0,11

mt07aco020o

Ud

Separador homologado para malha electrossoldada.

1,000

0,08

0,08

mt07aco040b

kg

Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, diâmetros vários.

1,100

0,78

0,86

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,015

1,10

0,02

mt07ame020ddc

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

1,64

1,80

mt10hes060fAEe

Betão leve LC25/28 (XC1(P) D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1.

0,142

169,93

24,13

mq06hor010

h

Betoneira.

0,020

1,68

0,03

mo048

h

Oficial de 1ª montador de estruturas de madeira.

0,513

17,69

9,07

mo095

h

Ajudante de montador de estruturas de madeira.

0,308

17,27

5,32

mo020

h

Oficial de 1ª construção.

0,914

16,85

15,40

mo113

h

Operário não qualificado construção.

0,494

15,82

7,82

mo043

h

Oficial de 1ª armador de ferro.

0,034

17,69

0,60

mo090

h

Ajudante de armador de ferro.

0,033

17,27

0,57

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,009

17,69

0,16

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,036

17,27

0,62



%

Meios auxiliares

2,000

110,93

2,22



%

Custos indirectos

3,000

113,15

3,39

Custo de manutenção decenal: 17,48€ nos primeiros 10 anos.



Total:

116,54



Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013



Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento - Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes



(1) Data de entrada em aplicação da norma harmonizada e início do período de coexistência

(2) Data final do período de coexistência / entrada em vigor da marcação CE

(3) Sistema de avaliação e verificação da regularidade do desempenho


Caderno de encargos

UNIDADE DE OBRA EMF030: LAJE DE VIGOTAS DE MADEIRA E COM ABOBADILHAS EM ARCO CERÂMICAS.


CARACTERÍSTICAS TÉCNICAS

Execução de laje tradicional com uma separação entre eixos de 50 cm, composta por vigotas de madeira serrada de abeto (Abies alba), acabamento polido, de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, qualidade estrutural MEG segundo UNE 56544, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1 colocadas através de apoio sobre elemento estrutural; abobadilha em arco de uma rosca tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm, assente com argamassa de cimento confeccionado em obra, com 300 kg/m³ de cimento, cor cinzento, dosificação 1:5, fornecida em sacos; aço A400 NR, quantidade 1,1 kg/m², e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central. Inclusive p/p de colocação e remoção de escoramento das vigotas, separadores, elementos de atadura de vigotas, vigas de bordadura e aberturas e cura do betão.


CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

O conteúdo de humidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra.


AMBIENTAIS.

Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C.


DO EMPREITEIRO.

Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do director de fiscalização de obra.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Escoramento. Resolução do apoio sobre o elemento estrutural. Colocação das abobadilhas em arco. Colocação de armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. Remoção de escoramento. Reparação de defeitos superficiais.


CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá correctamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de protecção.



CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto.




Resíduos gerados

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,579

0,526

17 04 05

Ferro e aço.

0,251

0,120

17 01 02

Tijolos.

2,503

2,002

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,030

0,020

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,501

0,334



Resíduos gerados:

3,864

3,002

15 01 01

Embalagens de papel e cartão.

0,011

0,015

17 02 03

Plástico.

0,034

0,057

17 02 01

Madeira.

0,487

0,443



Embalagens:

0,532

0,514



Total resíduos:

4,396

3,516
