EMF040

m²

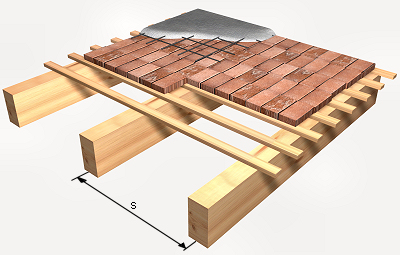

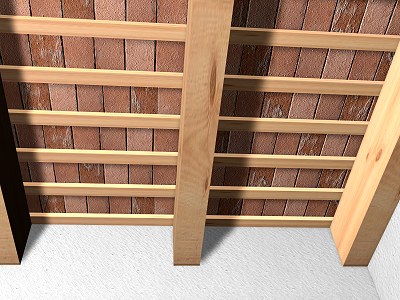

Laje de vigotas de madeira, travessas e tijolos cerâmicos colocados sobre a maior dimensão.

105,39€

Laje tradicional com uma distância entre eixos de 50 cm, composta por vigotas de madeira serrada de abeto (Abies alba), de 10x20 a 15x25 cm de secção e até 6 m de comprimento, qualidade estrutural MEG, classe resistente C24, protecção da madeira com classe de penetração NP2, trabalhada em oficina colocadas através de apoio sobre elemento estrutural, superfície entre vigotas composta de travessas de madeira tratada de 7x3 cm e tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm colocado sobre a dimensão maior, assentes com argamassa de cimento M-5; e malha electrossoldada AR42 de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central, e betonagem com grua.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

9,22

0,37

mt50spa101

kg

Pregos de aço.

0,045

1,30

0,06

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

13,37

0,17

mt07mee018fa

m³

Madeira serrada de abeto (Abies alba) com acabamento polido, para vigota de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, qualidade estrutural MEG segundo UNE 56544, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina.

0,075

449,83

33,74

mt07mee550b

Ud

Prego de 4 mm de diâmetro e 50 mm de comprimento, de aço galvanizado de alta aderência.

4,000

0,04

0,16

mt07mee014ca

m³

Madeira serrada de abeto (Abies alba), acabamento polido, para aplicações estruturais, qualidade estrutural MEG segundo UNE 56544, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina.

0,009

442,43

3,98

mt05mte010a

Ud

Tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm, segundo NP EN 771-1.

37,800

0,35

13,23

mt09mif010ca

t

Argamassa industrial para alvenaria, de cimento, cor cinzento, categoria M-5 (resistência à compressão 5 N/mm²), fornecida em sacos, segundo EN 998-2.

0,005

32,25

0,16

mt07aco020o

Ud

Separador homologado para malha electrossoldada.

1,000

0,08

0,08

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

1,64

1,80

mt10hes060fAEe

m³

Betão leve LC25/28 (XC1(P) D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1.

0,042

169,93

7,14

mo048

h

Oficial de 1ª montador de estruturas de madeira.

0,513

17,69

9,07

mo095

h

Ajudante de montador de estruturas de madeira.

0,308

17,27

5,32

mo020

h

Oficial de 1ª construção.

0,762

16,85

12,84

mo113

h

Operário não qualificado construção.

0,477

15,82

7,55

mo043

h

Oficial de 1ª armador de ferro.

0,020

17,69

0,35

mo090

h

Ajudante de armador de ferro.

0,203

17,27

3,51

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,009

17,69

0,16

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,036

17,27

0,62

%

Meios auxiliares

2,000

100,31

2,01

%

Custos indirectos

3,000

102,32

3,07

Custo de manutenção decenal: 15,81€ nos primeiros 10 anos.

Total:

105,39

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 998-2:2010

1.6.2011

1.6.2012

Especificação de argamassas para alvenarias - Parte 2: Argamassas de assentamento

UNIDADE DE OBRA EMF040: LAJE DE VIGOTAS DE MADEIRA, TRAVESSAS E TIJOLOS CERÂMICOS COLOCADOS SOBRE A MAIOR DIMENSÃO.

CARACTERÍSTICAS TÉCNICAS

Execução de laje tradicional com uma separação entre eixos de 50 cm, composta por vigotas de madeira serrada de abeto (Abies alba), acabamento polido, de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, qualidade estrutural MEG segundo UNE 56544, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1 colocadas através de apoio sobre elemento estrutural; superfície entre vigotas composta de travessas de madeira tratada de 7 cm de tábua e 3 cm de espessura, sobre as que apoia um tabuleiro de tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm colocado sobre a dimensão maior; e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central, e betonagem com grua. Inclusive p/p de colocação e remoção de escoramento das vigotas, separadores, elementos de atadura de vigotas, vigas de bordadura e aberturas e cura do betão.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,609

0,554

17 04 05

Ferro e aço.

0,207

0,099

17 01 02

Tijolos.

3,353

2,682

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,347

0,231

Resíduos gerados:

4,516

3,566

15 01 01

Embalagens de papel e cartão.

0,403

0,537

17 02 03

Plástico.

0,221

0,368

17 02 01

Madeira.

0,661

0,601

Embalagens:

1,285

1,507

Total resíduos:

5,801

5,073
