CPM010

m

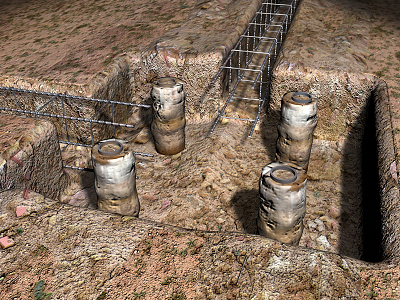

Microestaca "in situ", com molde de aço.

64,44€

Microestaca para fundação, até 15 m de comprimento, 114,3 mm de diâmetro nominal, composta de armadura tubular com rosca, de aço EN ISO 11960 N-80, com limite elástico 562 N/mm², de 60,3 mm de diâmetro exterior e 5,5 mm de espessura, e leitada de cimento CEM I 42,5N, com uma relação água/cimento de 0,4 dosificada em peso, derramada pelo interior da armadura através de sistema de injecção única global (IU).

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07mpi020a

m

Perfil tubular com rosca, para armar microestacas, de 60,3 mm de diâmetro exterior e 5,5 mm de espessura, de aço EN ISO 11960 N-80, com limite elástico 562 N/mm² e carga de ruptura 690 N/mm².

1,020

9,90

10,10

mt08cem010c

kg

Cimento Portland CEM I 42,5 N, em sacos, segundo NP EN 197-1.

25,000

0,11

2,75

mt08aaa010a

m³

Água.

0,010

1,50

0,02

mq03pva020a

h

Equipamento para injecções profundas, com bomba de baixa pressão e veículo de perfuração.

0,136

259,27

35,26

mo041

h

Oficial de 1ª estruturista.

0,303

17,69

5,36

mo087

h

Ajudante de estruturista.

0,454

17,27

7,84

%

Meios auxiliares

2,000

61,33

1,23

%

Custos indirectos

3,000

62,56

1,88

Custo de manutenção decenal: 1,93€ nos primeiros 10 anos.

Total:

64,44

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento - Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

UNIDADE DE OBRA CPM010: MICROESTACA "IN SITU", COM MOLDE DE AÇO.

CARACTERÍSTICAS TÉCNICAS

Microestaca para fundação, até 15 m de comprimento, 114,3 mm de diâmetro nominal, composta de armadura tubular com rosca, de aço EN ISO 11960 N-80, com limite elástico 562 N/mm², de 60,3 mm de diâmetro exterior e 5,5 mm de espessura, e leitada de cimento CEM I 42,5N, com uma relação água/cimento de 0,4 dosificada em peso, derramada pelo interior da armadura através de sistema de injecção única global (IU). Incluindo p/p de deslocamento do pessoal especializado e traslado entre diferentes locais dentro da mesma obra, limpeza e recolha dos restos de leitada sobrantes e outros desperdícios produzidos durante os trabalhos, e carga para camião ou contentor.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido segundo documentação gráfica de Projecto, incrementado em um metro pela formação do bolbo.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cabeça da microestaca contra acções mecânicas não previstas.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o comprimento, verificado no terreno antes de betonar, da estaca realmente executada segundo especificações de Projecto, desde a ponta até à face inferior do maciço de encabeçamento, sem incluir o excesso de betão consumido sobre o volume teórico correspondente ao diâmetro nominal da estaca.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 05 04

Solos e rochas não abrangidos em 17 05 03.

20,522

12,826

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,750

0,500

Resíduos gerados:

21,272

13,326

15 01 01

Embalagens de papel e cartão.

0,350

0,467

17 02 03

Plástico.

0,075

0,125

17 02 01

Madeira.

0,100

0,091

Embalagens:

0,525

0,683

Total resíduos:

21,797

14,009
