Preço em Portugal de m² de Sistema Basenet "DALIFORMA", de aligeiramento de lajes fungiformes. Gerador de preços para construção civil. CYPE Ingenieros, S.A.

Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.

Abrir este conteúdo no 'Excel 2007 (Office Open XML)'

EHR021	m²	Sistema Basenet "DALIFORMA", de aligeiramento de lajes fungiformes.			83,27€
Estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, volume total de betão 0,22 m³/m², considerando um 30% de superfície maciça, e aço A400 NR, com uma quantidade total de 15 kg/m²; formada por: laje fungiforme, horizontal, sobre sistema de cofragem contínuo de madeira; nervuras "in situ" de 8 cm, entre-eixo 68 cm; molde de EPS moldado, de 60x60x16,5 cm, modelo C165, do sistema Basenet "DALIFORMA", para aligeiramento de laje fungiforme de 20+5 cm de altura e 3,5 cm de recobrimento inferior de betão; malha electrossoldada AR42 de aço A500 EL, em camada de compressão. Sem incluir repercussão de pilares.

Unitário	Ud	Descrição	Rend.	Preço unitário	Importância
mt08efr010a	m²	Sistema de cofragem contínuo para laje fungiforme aligeirada de betão armado, com molde perdido, até 3 m de altura livre de piso, composta de: prumos, travessas metálicas e superfície cofrante de madeira tratada reforçada com varões e perfis.	1,100	17,58	19,34
mt07cpd010a	Ud	Molde de EPS moldado, de 60x60x16,5 cm, modelo C165, do sistema Basenet "DALIFORMA", para aligeiramento de laje fungiforme de 20+5 cm de altura e 3,5 cm de recobrimento inferior de betão.	1,510	3,70	5,59
mt07cpd020a	Ud	Repercussão, por m², de peças especiais de polipropileno reciclado (moldes, distanciadores, separadores de armaduras e pregos de poliamida), necessárias para a montagem do sistema Basenet "DALIFORMA", de aligeiramento de laje fungiforme de 3,5 cm de recobrimento inferior.	1,000	4,35	4,35
mt07aco040b	kg	Aço em varões nervurados, A400 NR, elaborado em oficina e colocado em obra, diâmetros vários.	15,000	0,72	10,80
mt07ame020ddc	m²	Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.	1,100	1,80	1,98
mt10haf020fAEc	m³	Betão C25/30 (XC1(P); D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1.	0,206	102,81	21,18
mo041	h	Oficial de 1ª estruturista.	0,458	17,69	8,10
mo085	h	Ajudante de estruturista.	0,458	17,27	7,91
	%	Meios auxiliares	2,000	79,25	1,59
	%	Custos indirectos	3,000	80,84	2,43
Custo de manutenção decenal: 4,16€ nos primeiros 10 anos.				Total:	83,27

Caderno de encargos

UNIDADE DE OBRA EHR021: SISTEMA BASENET "DALIFORMA", DE ALIGEIRAMENTO DE LAJES FUNGIFORMES.

CARACTERÍSTICAS TÉCNICAS

Execução de estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, com um volume total de betão 0,22 m³/m², considerando um 30% de superfície maciça, e aço A400 NR em zona de maciços de pilares, vigas, nervuras, vigas de bordadura e pilares com uma quantidade de 15 kg/m²; composta dos seguintes elementos: LAJE FUNGIFORME: horizontal; nervuras de betão "in situ" de 8 cm, entre-eixo 68 cm; molde de EPS moldado, de 60x60x16,5 cm, modelo C165, do sistema Basenet "DALIFORMA", para aligeiramento de laje fungiforme de 20+5 cm de altura e 3,5 cm de recobrimento inferior de betão; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL; incluindo p/p de maciço de capitéis, reforço de aberturas e vigas de bordadura, montagem e desmontagem do sistema de cofragem contínuo com prumos, travessas metálicas e superfície cofrante de madeira tratada reforçada com varões e perfis. Sem incluir repercussão de pilares.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

NP EN 206-1. Betão. Parte 1: Especificação, desempenho, produção e conformidade.

NP ENV 13670-1. Execução de estruturas em betão. Parte 1: Regras gerais.

Execução:

REBAP. Regulamento de Estruturas de Betão Armado e Pré-Esforçado.

NP ENV 13670-1. Execução de estruturas em betão. Parte 1: Regras gerais.

Montagem e desmontagem do sistema de cofragem:

NP EN 1992. Eurocódigo 2: Projecto de estruturas de betão.

NP ENV 13670-1. Execução de estruturas em betão. Parte 1: Regras gerais.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

AMBIENTAIS.

Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C.

DO EMPREITEIRO.

Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do Director da Obra.

PROCESSO DE EXECUÇÃO

FASES DE EXECUÇÃO.

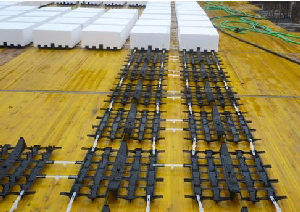

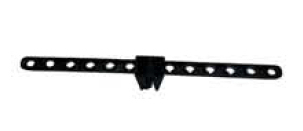

Implantação do sistema de cofragem. Montagem da cofragem. Marcação da geometria da planta sobre a cofragem. Colocação de uma primeira fila de moldes sobre a cofragem. Introdução dos distanciadores de armaduras nos encaixes do molde previstos para o efeito, à distância exacta que se queira fixar a largura da nervura. Fixação dos distanciadores através de pregos de poliamida. Introdução dos separadores de armaduras nas aberturas dos distanciadores. Fixação dos blocos de aligeiramento de EPS sobre o molde. Execução das sucessivas filas. Colocação das armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. Desmontagem do sistema de cofragem. Reparação de defeitos superficiais.

CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será monolítico e transmitirá correctamente as cargas. A superfície deverá ficar uniforme e sem irregularidades.

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

Resíduos gerados

Código LER	Resíduos gerados	Peso (kg)	Volume (l)
17 02 01	Madeira.	0,666	0,605
17 04 05	Ferro e aço.	1,568	0,747
17 01 01	Betão (betões, argamassas e pré-fabricados).	4,160	2,773
	Resíduos gerados:	6,394	4,125
