EMY230

Ud

Reparação de cabeça de vigota de madeira, através de armaduras de fibra de carbono.

544,78€

Reparação de cabeça de vigota de madeira, eliminando o extremo deteriorado e maciçando-o com 30 kg de argamassa fluida de presa rápida, de dois componentes à base de resina epóxi, armada com 4 barras de fibra de carbono embebida numa matriz epóxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diâmetro e 800 mm de comprimento cada uma, amarradas à vigota com resina epóxi-acrilato, livre de estireno, de altas resistências, aplicada com boca de dosagem e mistura automática em furos realizados na parte sã da madeira, após aplicação prévia do primário na superfície de madeira com leitada da mesma argamassa epóxi.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt08eup180

m

Filme estirável transparente de 500 mm de largura e 23 µ de espessura.

1,500

0,03

0,05

mt26reh100o

Ud

Cartucho de resina epóxi-acrilato, livre de estireno, de dois componentes, com dosificador e boca de mistura automática, de 825 ml, para ancoragens estruturais verticais e horizontais.

0,520

14,18

7,37

mt26reh350a

m

Barra de fibra de carbono embebida numa matriz epóxi, de 8 mm de diâmetro, ligeira, com superfície areada para melhorar a aderência, fabricada por pultrusão, para armaduras e reforço estrutural.

3,200

58,29

186,53

mt09reh321a

kg

Argamassa fluida de presa rápida, de dois componentes à base de resina epóxi, com endurecedor amínico, sem retracção, de elevada resistência mecânica, impermeável à água e com alta resistência aos agentes químicos, para ancoragens e enchimentos, segundo NP EN 1504-6.

31,500

6,04

190,26

mt08eva010c

m²

Sistema de cofragem recuperável para a execução de vigas de betão para revestir, composto de: escoras metálicas telescópicas, travessas metálicas e superfície cofrante de madeira tratada reforçada com varões e perfis, entre 3 e 4 m de altura livre de piso.

1,000

23,40

23,40

mq09sie010

h

Motoserra a gasolina, de 50 cm de espada e 2 kW de potência.

0,355

3,00

1,07

mo020

h

Oficial de 1ª construção.

1,599

18,48

29,55

mo113

h

Operário não qualificado construção.

1,599

17,39

27,81

mo017

h

Oficial de 1ª carpinteiro.

1,845

18,79

34,67

mo058

h

Ajudante de carpinteiro.

1,845

18,10

33,39

%

Custos directos complementares

2,000

534,10

10,68

Custo de manutenção decenal: 21,79€ nos primeiros 10 anos.

Total:

544,78

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 1504-6:2006

1.6.2007

1.1.2009

Produtos e sistemas para a proteção e reparação de estruturas de betão — Definições, requisitos, controlo da qualidade e avaliação da conformidade — Parte 6: Ancoragem de armaduras de aço

UNIDADE DE OBRA EMY230: REPARAÇÃO DE CABEÇA DE VIGOTA DE MADEIRA, ATRAVÉS DE ARMADURAS DE FIBRA DE CARBONO.

CARACTERÍSTICAS TÉCNICAS

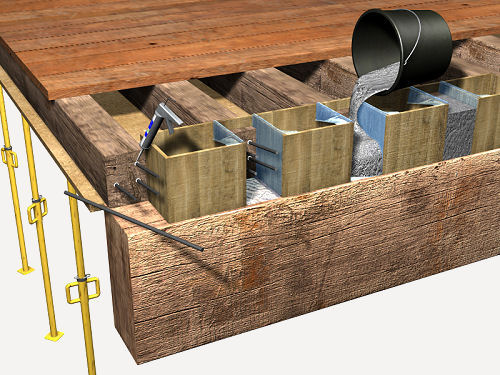

Reparação de cabeça de vigota de madeira, cortando a zona deteriorada ou degradada e maciçando-a através da descarga por gravidade de 30 kg de argamassa fluida de presa rápida, de dois componentes à base de resina epóxi, após colocação prévia da armadura com 4 barras de fibra de carbono embebida numa matriz epóxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diâmetro e 800 mm de comprimento cada uma, ancoradas à vigota com resina epóxi-acrilato, livre de estireno, de altas resistências, aplicada com boca de dosagem e mistura automática em furos realizados na parte sã da madeira. Incluindo montagem do sistema de cofragem na zona a intervir, colocação de filme protector de polietileno, vedação da cofragem para evitar fugas, limpeza e aplicação de primário na madeira com leitada da mesma argamassa epóxi, desmontagem do sistema de cofragem, armazenamento, remoção e carga manual de entulho para camião ou contentor.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

FASES DE EXECUÇÃO.

Saneamento e corte da zona danificada. Montagem do sistema de cofragem. Colocação do filme protector. Execução dos furos. Ancoragem da armadura com resina. Vedação da cofragem. Limpeza e aplicação de primário na madeira. Derramamento da argamassa. Desmontagem do sistema de cofragem. Remoção e acumulação de entulho. Carga de entulho para camião ou contentor.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 03

Plástico.

0,017

0,028

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

1,144

0,763

17 02 01

Madeira.

1,513

1,375

Resíduos gerados:

2,674

2,166

17 02 03

Plástico.

0,199

0,332

Embalagens:

0,199

0,332

Total resíduos:

2,873

2,498
