UAA010 |
Ud |
Caixa. |
96,72€ |
||

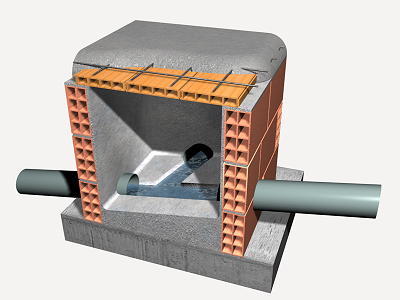

Caixa de passagem, de alvenaria, não visitável, de dimensões interiores 50x50x50 cm. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt10hmf020B |
m³ |
Betão simples C30/37 (X0(P); D25; S2; Cl 0,4), fabricado em central, segundo NP EN 206-1. |
0,164 |
107,02 |
17,55 |
mt04lpt010c |
Ud |
Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1. |
27,000 |
0,11 |
2,97 |
mt09mor010c |
m³ |
Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6. |
0,012 |
115,30 |
1,38 |
mt11var110 |
Ud |
Conjunto de peças de PVC para realizar no fundo da caixa de passagem, as aberturas correspondentes. |
1,000 |
5,95 |
5,95 |
mt09mor010f |
m³ |
Argamassa de cimento CEM II/B-L 32,5 N tipo M-15, confeccionada em obra com 400 kg/m³ de cimento e uma proporção em volume 1/3. |
0,019 |
149,30 |
2,84 |
mt04lvg020b |
Ud |
Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm. |
2,000 |
0,48 |
0,96 |
mt07ame020ffc |
m² |
Malha electrossoldada AR50 100x300 mm, com arames longitudinais de 5,0 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL. |
0,360 |
2,35 |
0,85 |
mt10haf020iAog |
m³ |
Betão C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2), fabricado em central, segundo NP EN 206-1. |
0,032 |
123,93 |
3,97 |
mo040 |
h |
Oficial de 1ª construção de obra civil. |
1,946 |
16,85 |
32,79 |
mo085 |
h |
Ajudante de construção de obra civil. |
1,386 |
16,45 |
22,80 |
% |
Meios auxiliares |
2,000 |
92,06 |
1,84 |
|
% |
Custos indirectos |
3,000 |
93,90 |
2,82 |
|
Custo de manutenção decenal: 4,84€ nos primeiros 10 anos. |
Total: |
96,72 |
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
EN 771-1:2011 |
1.2.2012 |
1.2.2013 |
|
Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria |
(1) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
UNIDADE DE OBRA UAA010: CAIXA. CARACTERÍSTICAS TÉCNICAS Execução de caixa de passagem enterrada, de dimensões interiores 50x50x50 cm, construída em alvenaria de tijolo cerâmico furado, de meia vez de espessura, assente com argamassa de cimento M-5 sobre base de betão simples C30/37 (X0(P); D25; S2; Cl 0,4) de 15 cm de espessura, formação de pendente mínima de 1,00% para a drenagem de águas residuais e 0,50% para a drenagem de águas pluviais, com o mesmo tipo de betão, com emboço e afagada interiormente com argamassa de cimento M-15 formando arestas e esquinas a meia cana, fechada superiormente com painel cerâmico oco com ligação macho-fêmea e lajeta de betão C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2), armada com malha electrossoldada e vedada hermeticamente com argamassa de cimento. Incluindo peças de PVC para junções, cortadas longitudinalmente, realizando com elas as correspondentes ligações e assentando-as convenientemente com o betão no fundo da caixa, ligações de condutas e remates. Totalmente montada, ligada e testada. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do betão:
Execução:
CRITÉRIO DE MEDIÇÃO DE PROJECTO Número de unidades previstas, segundo documentação gráfica de Projecto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a localização da caixa corresponde com a de Projecto. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação da caixa. Eliminação das terras soltas do fundo da escavação. Betonagem e compactação do betão na execução da base. Execução da alvenaria com tijolos, previamente humedecidos, assentes com argamassa. União e enchimento das juntas dos colectores à caixa. Enchimento de betão para formação de pendentes e colocação das peças de PVC no fundo da caixa. Emboço e brunidura com argamassa, arredondando os ângulos do fundo e das paredes interiores da caixa. Execução da lajeta armada. Eliminação de restos, limpeza final e remoção de entulho. Carga de entulho para camião ou contentor. CONDIÇÕES DE FINALIZAÇÃO. A caixa ficará totalmente estanque. CONSERVAÇÃO E MANUTENÇÃO. Será protegida frente a golpes e obstruções. Serão tapadas todas as caixas para evitar acidentes. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto. |
