IOJ030

m²

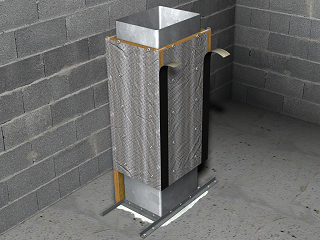

Protecção passiva contra incêndios de condutas metálicas de ventilação e extracção de fumos, com lãs minerais.

50,43€

Sistema de protecção passiva contra incêndios de conduta metálica vertical de secção rectangular para garantir a resistência ao fogo EI 15 segundo EN 1366-1, através do recobrimento com painéis de lã mineral segundo EN 13162, de 40 mm de espessura, condutibilidade térmica 0,031 W/(m°C). Inclusive pernos electrossoldados para a fixação dos painéis à superfície metálica, parafusos helicoidais de aço inoxidável de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes, pasta intumescente em base aquosa para a vedação ignífuga de passagem de condutas metálicas entre sectores de incêndio, adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, para a vedação ignífuga do encontro entre a lã mineral e o paramento, e perfil em L, de aço galvanizado, de 30 mm para o reforço do encontro entre a lã mineral e o paramento.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt42coi120cb

m²

Painel de lã mineral segundo EN 13162, de 40 mm de espessura, condutibilidade térmica 0,031 W/(m°C), Euroclasse A1 de reacção ao fogo, para a protecção contra incêndios de condutas metálicas rectangulares.

1,100

25,85

28,44

mt12psg160d

m

Perfil em L, de aço galvanizado, de 30 mm.

0,670

0,92

0,62

mt42coi036a

Ud

Cartucho de pasta intumescente em base aquosa, cor branca, com pH neutro e sem dissolventes, para vedação ignífuga de passagem de condutas metálicas entre sectores de incêndio.

0,020

29,92

0,60

mt42coi035a

kg

Adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, de presa lenta, para vedação ignífuga do encontro entre a lã mineral e o paramento.

0,050

7,44

0,37

mt42coi037a

Ud

Pernos electrossoldáveis de 40 mm de comprimento, para fixação do painel à superfície metálica.

18,000

0,15

2,70

mt42coi038b

Ud

Parafuso helicoidal de aço inoxidável de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes.

4,000

0,19

0,76

mo054

h

Oficial de 1ª montador de isolamentos.

0,431

19,03

8,20

mo101

h

Ajudante de montador de isolamentos.

0,431

17,97

7,75

%

Custos directos complementares

2,000

49,44

0,99

Custo de manutenção decenal: 2,52€ nos primeiros 10 anos.

Total:

50,43

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

UNIDADE DE OBRA IOJ030: PROTECÇÃO PASSIVA CONTRA INCÊNDIOS DE CONDUTAS METÁLICAS DE VENTILAÇÃO E EXTRACÇÃO DE FUMOS, COM LÃS MINERAIS.

CARACTERÍSTICAS TÉCNICAS

Sistema de protecção passiva contra incêndios de conduta metálica vertical de secção rectangular para garantir a resistência ao fogo EI 15 segundo EN 1366-1, através do recobrimento com painéis de lã mineral segundo EN 13162, de 40 mm de espessura, condutibilidade térmica 0,031 W/(m°C). Inclusive pernos electrossoldados para a fixação dos painéis à superfície metálica, parafusos helicoidais de aço inoxidável de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes, pasta intumescente em base aquosa para a vedação ignífuga de passagem de condutas metálicas entre sectores de incêndio, adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, para a vedação ignífuga do encontro entre a lã mineral e o paramento, e perfil em L, de aço galvanizado, de 30 mm para o reforço do encontro entre a lã mineral e o paramento.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,079

0,132

17 04 05

Ferro e aço.

0,009

0,004

Resíduos gerados:

0,088

0,136

17 02 03

Plástico.

0,040

0,067

Embalagens:

0,040

0,067

Total resíduos:

0,128

0,203
