Pára-raios de malha condutora (Gaiola de Faraday).

5.525,00€

Sistema externo de protecção face ao raio, formado por pára-raios tipo malha condutora (Gaiola de Faraday) para um nível de protecção I + medidas complementares, com barra condutora de cobre, nua, de 30x2 mm e 5 hastes captadoras de aço inoxidável de 1 m de altura, colocadas em coberturas sobre suporte de betão.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt41pca010a

m

Barra condutora de cobre estanhado, nua, de 30x2 mm.

107,000

14,50

1.551,50

mt41pea030dbh

Ud

Ponta captadora de aço inoxidável, de 16 mm de diâmetro e 1 m de altura.

5,000

51,45

257,25

mt41paa100a

Ud

Suporte de betão, para fixação de ponta captadora de 16 mm de diâmetro e 1 m de comprimento.

5,000

13,36

66,80

mt41paa102a

Ud

Junta plana, para suporte de betão.

5,000

5,49

27,45

mt41paa130a

Ud

Peça de latão, para união de terminal aéreo a cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm.

5,000

11,28

56,40

mt41paa055a

Ud

Suporte cónico de polipropileno, com tampa para o enchimento e base de 140x140x80 mm, para fixação do grampo a superfícies horizontais.

35,000

4,26

149,10

mt41paa054a

Ud

Grampo de nylon de 23x23x17 mm, para fixação de barra condutora de cobre estanhado de 30x2 mm.

74,000

1,88

139,12

mt41paa050a

Ud

Grampo de aço inoxidável, para fixação de barra condutora de entre 30x2 mm e 30x3,5 mm de secção a parede.

1,000

16,08

16,08

mt41pea040a

Ud

Terminal aéreo, de aço inoxidável, de 20 mm de diâmetro e 0,5 m de altura.

2,000

71,68

143,36

mt41paa110a

Ud

Suporte, para fixação de terminal aéreo a mastro de antena de diâmetro máximo 50 mm.

1,000

35,87

35,87

mt41paa120a

Ud

Suporte em ângulo, para fixação de terminal aéreo a superfície vertical.

1,000

14,52

14,52

mt41paa090a

Ud

Suporte de aço inoxidável, para fixação de grampo a perfil metálico.

1,000

13,77

13,77

mt41paa070a

Ud

Caminho de faíscas, para mastro de antena e ligação a chapa de cobre estanhado.

1,000

148,17

148,17

mt41paa080a

Ud

Caminho de faíscas, para união entre tomadas de terra.

3,000

148,11

444,33

mt41paa053a

Ud

Manguito de latão de 55x55 mm com placa intermédia, para união múltipla de cabos de cobre de 8 a 10 mm de diâmetro e barras condutoras de cobre estanhado de 30x2 mm.

17,000

20,86

354,62

mt41paa052a

Ud

Manga seccionadora de latão, de 70x50x15 mm, com sistema de dobradiça, para união de barras condutoras de entre 30x2 mm e 30x3,5 mm de secção.

2,000

27,51

55,02

mt41pca020a

Ud

Tubo de aço galvanizado, de 2 m de comprimento, para a protecção da baixada da barra condutora.

2,000

37,40

74,80

mt35ata010a

Ud

Caixa de polipropileno para tomada de terra, de 250x250x250 mm, com tampa amovível.

4,000

86,48

345,92

mt35ata020a

Ud

Ponte para comprovação de ligação à terra de la instalação eléctrica.

2,000

65,55

131,10

mt35ate020a

Ud

Eléctrodo para rede de terra cobreado com 254 µm, fabricado em aço, de 14,3 mm de diâmetro e 2 m de comprimento.

2,000

29,68

59,36

mt41paa140a

Ud

Peça de latão, para união de eléctrodo de circuito de terra a cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm.

2,000

11,28

22,56

mt35ata030a

Ud

Embalagem de 5 kg de gel concentrado, ecológico e não corrosivo, para a preparação de 20 litros de melhorador da condutividade de ligação à terra.

2,000

65,45

130,90

mt35www010

Ud

Material auxiliar para instalações eléctricas.

2,000

1,48

2,96

mo005

h

Oficial de 1ª instalador de pára-raios.

31,603

16,61

524,93

mo097

h

Ajudante de instalador de pára-raios.

31,603

15,60

493,01

%

Meios auxiliares

2,000

5.258,90

105,18

%

Custos indirectos

3,000

5.364,08

160,92

Custo de manutenção decenal: 276,25€ nos primeiros 10 anos.

Total:

5.525,00

UNIDADE DE OBRA IPE020: PÁRA-RAIOS DE MALHA CONDUTORA (GAIOLA DE FARADAY).

CARACTERÍSTICAS TÉCNICAS

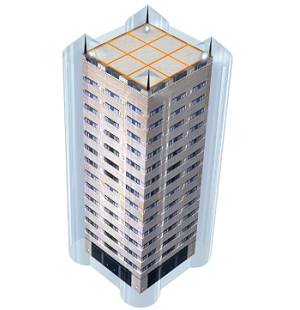

Fornecimento e instalação de sistema externo de protecção face ao raio, formado por pára-raios tipo malha condutora (Gaiola de Faraday) para um nível de protecção I + medidas complementares, com retícula de 5x5 m e 10 m de distância entre baixadas, de barra condutora de cobre, nua, de 30x2 mm e 5 hastes captadoras de aço inoxidável e 1 m de altura, colocadas em coberturas sobre suporte de betão. Incluindo suportes, peças especiais, vias de faíscas, tubos de protecção das baixadas e tomadas de terra com barra condutora de cobre estanhado. Totalmente montado, ligado e testado pela empresa instaladora através dos respectivos ensaios (incluídos neste artigo).

REGULAMENTAÇÃO APLICÁVEL

Instalação: EN 62305-1. Protecção contra descargas atmosféricas. Parte 1: Princípios gerais.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Preparação do local de colocação. Execução da tomada de terra. Preparação do paramento de descida do condutor terminado. Fixação definitiva. Ligação da rede condutora. Realização de ensaios.

ENSAIOS.

Ensaio de resistência eléctrica.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 01

Cobre, bronze e latão.

4,571

3,047

17 04 05

Ferro e aço.

0,725

0,345

Resíduos gerados:

5,296

3,393

15 01 01

Embalagens de papel e cartão.

6,048

8,064

17 02 03

Plástico.

0,615

1,025

Embalagens:

6,663

9,089

Total resíduos:

11,959

12,482
