ZVE020 |
m² |

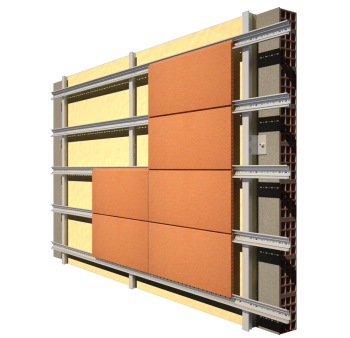

Sistema de fachada ventilada "CERÁMICA MAYOR - TEMPIO", de placa cerâmica extrudida, para revestimento exterior de fachada existente. |
104,26€ |
||
Reabilitação energética de fachada, através de sistema de fachada ventilada FK "CERÁMICA MAYOR - TEMPIO", de 1,6 cm de espessura, formado por placa cerâmica extrudida alveolar, ligeira, FK-16 "CERÁMICA MAYOR - TEMPIO", de 300 mm de altura, de 500 a 700 mm de comprimento e 16 mm de espessura, cor Blanco W2-07, gama de cores naturais, com subestrutura suporte composta de perfis verticais em T, perfis horizontais para sustentação, molas e suportes para retenção dos perfis verticais fixas através de ancoragens e parafusos, e isolamento de painel de lã mineral, segundo EN 13162, de 40 mm de espessura, revestido numa das suas faces com um véu preto, fixado mecanicamente sobre fachada existente. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt16lva070b |
m² |
Painel de lã mineral, segundo EN 13162, de 40 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,035 W/(m°C). |
1,050 |
5,24 |
5,50 |
mt16aaa020ab |
Ud |
Fixação mecânica para painéis isolantes de lã mineral, colocados directamente sobre a superfície suporte. |
4,000 |
0,20 |
0,80 |
mt16aaa030 |
m |
Fita autocolante para vedação de juntas. |
0,440 |
0,30 |
0,13 |
mt12pcm010aaa |
m² |
Placa cerâmica extrudida alveolar, ligeira, FK-16 "CERÁMICA MAYOR - TEMPIO", de 300 mm de altura, de 500 a 700 mm de comprimento e 16 mm de espessura, cor Blanco W2-07, gama de cores naturais, realizada com juntas horizontais macho-fêmea, para ocultação da subestrutura. |
1,050 |
30,00 |
31,50 |
mt12pcm015c |
m² |

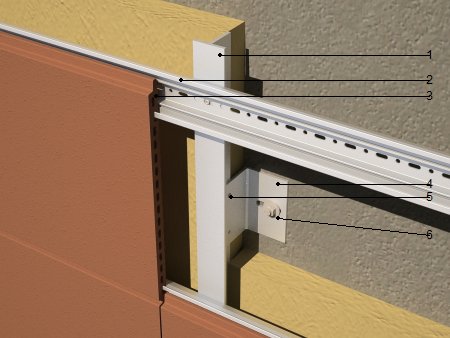

Subestrutura suporte, sistema FK "CERÁMICA MAYOR - TEMPIO", composta de perfis verticais em T, perfis horizontais para sustentação, adesivo de montagem e suportes para retenção dos perfis verticais fixas através de ancoragens e parafusos. |
1,000 |
24,25 |
24,25 |
mo054 |
h |
Oficial de 1ª montador de isolamentos. |
0,138 |
17,41 |
2,40 |
mo101 |
h |
Ajudante de montador de isolamentos. |
0,138 |
16,45 |
2,27 |
mo052 |
h |
Oficial de 1ª montador de sistemas de fachadas pré-fabricadas. |
1,015 |
17,41 |
17,67 |
mo099 |
h |
Ajudante de montador de sistemas de fachadas pré-fabricadas. |
1,015 |
16,45 |
16,70 |
% |
Custos directos complementares |
3,000 |
101,22 |
3,04 |
|
Custo de manutenção decenal: 17,72€ nos primeiros 10 anos. |
Total: |
104,26 |
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
EN 13162:2012+A1:2015 |
10.7.2015 |
10.7.2016 |
|
Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
UNIDADE DE OBRA ZVE020: SISTEMA DE FACHADA VENTILADA "CERÁMICA MAYOR - TEMPIO", DE PLACA CERÂMICA EXTRUDIDA, PARA REVESTIMENTO EXTERIOR DE FACHADA EXISTENTE. CARACTERÍSTICAS TÉCNICAS Reabilitação energética de fachada, através de sistema de fachada ventilada FK "CERÁMICA MAYOR - TEMPIO", de 1,6 cm de espessura, com DITE nº 13/0166, formado por placa cerâmica extrudida alveolar, ligeira, FK-16 "CERÁMICA MAYOR - TEMPIO", de 300 mm de altura, de 500 a 700 mm de comprimento e 16 mm de espessura, cor Blanco W2-07, gama de cores naturais, realizada com juntas horizontais macho-fêmea, para ocultação da subestrutura, com subestrutura suporte composta de perfis verticais em T, perfis horizontais para sustentação, molas e suportes para retenção dos perfis verticais fixas através de ancoragens e parafusos, e isolamento de painel de lã mineral, segundo EN 13162, de 40 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado ao alto para evitar pontes térmicas, fixado mecanicamente sobre fachada existente e posterior vedação de todas as uniões entre painéis com fita de vedação de juntas. Inclusive p/p de revestimento de padieiras, remates inferiores, ombreiras e reentrâncias, juntas, execução de encontros e peças especiais. REGULAMENTAÇÃO APLICÁVEL Execução: EN 1996. Eurocódigo 6: Projecto de estruturas de alvenaria. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando todas as aberturas. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que o suporte está limpo, sem pó, gorduras e matérias estranhas, e que tem uma dureza suficiente para que possa servir de ancoragem ao sistema. Não se aplicará em suportes saturados de água, devendo-se adiar a sua aplicação até que os poros fiquem livres de água. AMBIENTAIS. Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 40°C, chova, neve ou a velocidade do vento seja superior a 50 km/h. DO EMPREITEIRO. As condições de utilização do sistema serão ajustadas de acordo com o estabelecido no DITE correspondente, do qual o empreiteiro deverá receber uma cópia por parte do fabricante antes do início das obras. Terá recebido a aceitação prévia, por parte do instalador do sistema de fachada ventilada, do correcto acabamento do paramento suporte. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Preparação dos elementos de fixação incorporados previamente na obra. Corte e preparação do isolamento. Fixação do isolamento. Marcação dos eixos verticais e horizontais das juntas. Fixação das ancoragens ao paramento suporte. Realização de todos os trabalhos necessários para a execução das aberturas. Alinhamento, aprumo e nivelamento do revestimento cerâmico. Fixação definitiva das peças à substrutura suporte. Limpeza final do paramento. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será resistente e estável frente às acções, tanto exteriores como provocadas pelo próprio edifício. CONSERVAÇÃO E MANUTENÇÃO. Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando todas as aberturas. |
Resíduos gerados
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
17 06 04 |
Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03. |
0,081 |
0,135 |
17 02 03 |
Plástico. |
0,025 |
0,042 |
Total resíduos: |
0,106 |
0,177 |
