Conduta de alumínio
ICO180 Conduta de alumínio
Conduta para evacuação dos produtos da combustão ou admissão de ar comburente, formada por tubo de alumínio acabamento lacado cor branca, com junta de estanquidade de silicone, de 60 mm de diâmetro interior, temperatura máxima de 200°C, pressão de trabalho até 200 Pa. Inclusive acessórios, peças especiais, módulos finais e material auxiliar para montagem e fixação.

Casa comercial

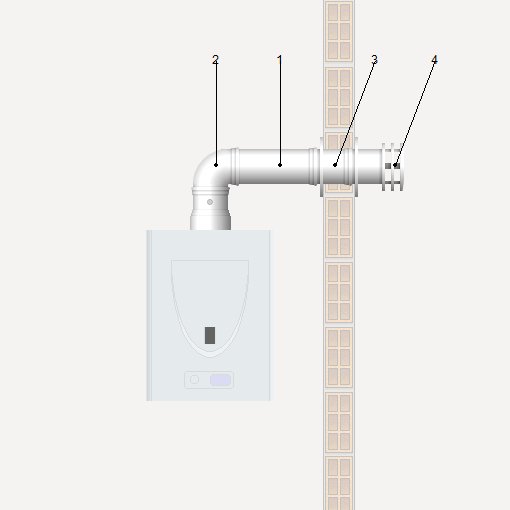

1:
Tubo.
2:
Acessórios.
3:
Peças especiais.
4:
Módulos finais.
Diâmetro nominal (interior) (mm)
Incremento do preço do tubo, relativamente a acessórios, peças especiais e módulos finais
%

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt20din131a

Ud

Material auxiliar para montagem e fixação dos tubos de alumínio, de 60 mm de diâmetro interior.

1,000

1,61

1,61

mt20din130ap

m

Tubo de alumínio acabamento lacado cor branca, com junta de estanquidade de silicone, de 60 mm de diâmetro interior, temperatura máxima de 200°C, pressão de trabalho até 200 Pa, segundo NP EN 1856-2, com o preço incrementado em 75% relativamente a acessórios, peças especiais e módulos finais.

1,000

47,04

47,04

mo004

h

Oficial de 1ª instalador de aquecimento.

0,270

25,32

6,84

mo103

h

Ajudante de instalador de aquecimento.

0,270

23,99

6,48



%

Custos directos complementares

2,000

61,97

1,24

Custo de manutenção decenal: 14,54€ nos primeiros 10 anos.



Total:

63,21



Referência e título da norma

Aplicabilidade(a)

Obrigatoriedade(b)

Sistema(c)

EN 1856-2:2009

1.3.2010

1.3.2011

2+

Chaminés — Requisitos para chaminés metálicas — Parte 2: Tubagens e elementos de ligação metálicos



(a) Data de entrada em aplicação da norma harmonizada

(b) Data final do período de coexistência

(c) Sistema de avaliação e verificação da regularidade do desempenho

UNIDADE DE OBRA ICO180: CONDUTA DE ALUMÍNIO.


CARACTERÍSTICAS TÉCNICAS

Conduta para evacuação dos produtos da combustão ou admissão de ar comburente, formada por tubo de alumínio acabamento lacado cor branca, com junta de estanquidade de silicone, de 60 mm de diâmetro interior, temperatura máxima de 200°C, pressão de trabalho até 200 Pa. Inclusive acessórios, peças especiais, módulos finais e material auxiliar para montagem e fixação.



REGULAMENTAÇÃO APLICÁVEL

Execução: RGEU. Regulamento Geral das Edificações Urbanas.


CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido desde o arranque da conduta até a parte superior do módulo final, segundo documentação gráfica de Projecto.



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Verificar-se-á que a sua localização corresponde com a de Projecto. Será verificada a existência de aberturas nas lajes e elementos estruturais a atravessar.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Marcação. Colocação de tubos, acessórios, peças especiais e módulos finais. Fixação do material auxiliar para montagem e fixação à obra. Montagem. Ligação e verificação do seu correcto funcionamento.


CONDIÇÕES DE FINALIZAÇÃO.

A conduta será estanque. A evacuação dos produtos da combustão será correcta.



CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, desde o início da conduta até a parte superior do módulo final, o comprimento realmente executado segundo especificações de Projecto.



Código LER

Tipo

Peso (kg)

Volume (l)

17 04 02

Alumínio.

0,025

0,017



Resíduos gerados:

0,025

0,017

17 02 03

Plástico.

0,008

0,013



Embalagens:

0,008

0,013



Total resíduos:

0,033

0,030
