| QAD030 | Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, para utilização desportiva. Impermeabilização com lâminas de poliolefinas, tipo monocamada | |
|

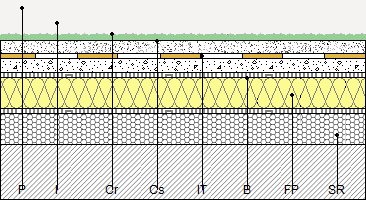

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para utilização desportiva. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; BARREIRA DE VAPOR: filme de polietileno; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB CAMADA DE REFORÇO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DE REFORÇO: argamassa de cimento CEM II/B-L 32,5 N tipo M-10 de 4 cm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: revestimento contínuo sintético, formado pela aplicação sucessiva de uma camada de argamassa epóxi bicomponente, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,80 kg/m²; duas camadas de argamassa bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,4 kg/m² por camada; e uma camada de vedação com tinta bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g, viscosidade > 40 poises e rendimento aproximado de 0,2 kg/m²; espalhadas à mão com rodo de borracha em camadas uniformes com uma espessura total aproximada de 1,0 mm, colocado sobre base de betão C25/30 (XC2(P); D25; S2; Cl 0,4) de 10 cm de espessura, armado com malha electrossoldada DQ30 50x50 mm de aço A500 EL. | ||
Preço |
|
Exportação |
 |
UNIDADE DE OBRA QAD030: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FIXO, TIPO CONVENCIONAL, PARA UTILIZAÇÃO DESPORTIVA. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS, TIPO MONOCAMADA.
MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.
Barreira de vapor: o material que a constitui deve ser o mesmo que o da camada de impermeabilização ou compatível com ela. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).
CARACTERÍSTICAS TÉCNICAS
Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para utilização desportiva. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; BARREIRA DE VAPOR: filme de polietileno; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB CAMADA DE REFORÇO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DE REFORÇO: argamassa de cimento CEM II/B-L 32,5 N tipo M-10 de 4 cm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: revestimento contínuo sintético, formado pela aplicação sucessiva de uma camada de argamassa epóxi bicomponente, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,80 kg/m²; duas camadas de argamassa bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,4 kg/m² por camada; e uma camada de vedação com tinta bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g, viscosidade > 40 poises e rendimento aproximado de 0,2 kg/m²; espalhadas à mão com rodo de borracha em camadas uniformes com uma espessura total aproximada de 1,0 mm, colocado sobre base de betão C25/30 (XC2(P); D25; S2; Cl 0,4) de 10 cm de espessura, armado com malha electrossoldada DQ30 50x50 mm de aço A500 EL.
REGULAMENTAÇÃO APLICÁVEL
Elaboração, transporte e colocação em obra do betão:
- |
NP EN 206. Betão. Especificação, desempenho, produção e conformidade. |
- |
NP EN 13670. Execução de estruturas em betão. |
CRITÉRIO DE MEDIÇÃO DE PROJECTO
Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA
DO SUPORTE.
Será verificado que a superfície da base resistente é totalmente lisa e uniforme, ganhou a presa suficiente, sem picos, buracos, cantos ou ressaltos maiores de 1 mm e não possui restos de obra ou pó. Será verificado que os paramentos verticais de moldes, platibanda e outros elementos construtivos se encontram terminados.
AMBIENTAIS.
Serão suspensos os trabalhos quando chova, neve ou a velocidade do vento seja superior a 50 km/h, devendo aplicar-se em condições térmicas ambientais que se encontrem dentro das margens prescritas nas correspondentes especificações de aplicações.
PROCESSO DE EXECUÇÃO
FASES DE EXECUÇÃO.
Marcação dos pontos singulares. Marcação das pendentes e traçado de rincões, larozes e juntas. Formação de pendentes com guias de rincões, laroz e juntas com mestras de tijolo. Enchimento de juntas com poliestireno expandido. Descarga a seco da argila expandida até alcançar o nível das mestras, e consolidação com leitada de cimento. Descarga, espalhamento e nivelamento da argamassa de regularização. Colocação da barreira de vapor. Revisão da superfície base na qual se realiza a fixação do isolamento de acordo com as exigências da técnica a utilizar. Corte, ajuste e colocação do isolamento. Colocação da camada separadora sob camada de reforço. Execução da base de argamassa. Limpeza e preparação da superfície. Aplicação do cimento cola. Colocação da impermeabilização. Colocação da malha electrossoldada com separadores homologados. Betonagem e compactação do betão. Aplicação das sucessivas camadas que formam o revestimento desportivo.
CONDIÇÕES DE FINALIZAÇÃO.
Serão básicas as condições de estanquidade e de livre dilatação.
CONSERVAÇÃO E MANUTENÇÃO.
Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.
CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO
Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA
O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.
