QDC060

m²

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo invertida. Impermeabilização com lâminas de PVC, tipo monocamada.

81,90€

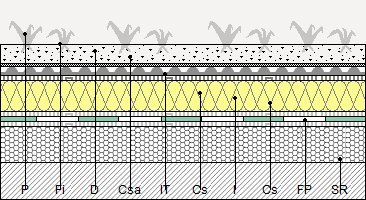

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo invertida, pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, fixada em sobreposição e bordos através de soldadura termoplástica; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DRENANTE E FILTRANTE: lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado; CAMADA DE PROTECÇÃO: camada de terra vegetal para plantação de 25 cm de espessura. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

0,29

0,87

mt01arl030a

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

144,49

14,45

mt09lec020b

m³

Leitada de cimento CEM II/B-L 32,5 N 1/3.

0,010

112,60

1,13

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt08aaa010a

m³

Água.

0,008

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt14gsa020dg

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

2,100

1,51

3,17

mt15dac010c

m²

Lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, segundo EN 13956.

1,050

10,92

11,47

mt15dan020n

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização nos extremos das lâminas de PVC-P e nos encontros com elementos verticais.

0,400

2,17

0,87

mt16pxa010aaq

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,033 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

7,85

8,24

mt14gsa020bc

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,88 kN/m, uma resistência à tracção transversal de 1,49 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², segundo EN 13252.

1,050

0,68

0,71

mt14gdc010q

m²

Lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado, resistência à compressão 150 kN/m² segundo EN ISO 604 e capacidade de drenagem 4,6 l/(s·m).

1,050

4,61

4,84

mt01arj020

m³

Terra vegetal para plantação, fornecida a granel.

0,250

19,50

4,88

mq06hor010

h

Betoneira eléctrica com uma capacidade de amassadura de 160 l.

0,028

3,45

0,10

mo020

h

Oficial de 1ª construção.

0,090

22,68

2,04

mo113

h

Operário não qualificado construção.

0,410

21,45

8,79

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,200

22,68

4,54

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,200

22,13

4,43

mo054

h

Oficial de 1ª montador de isolamentos.

0,050

23,31

1,17

mo101

h

Ajudante de montador de isolamentos.

0,050

22,13

1,11

mo040

h

Oficial de 1ª jardineiro.

0,120

22,68

2,72

mo115

h

Operário jardineiro.

0,120

21,45

2,57

%

Custos directos complementares

2,000

80,29

1,61

Custo de manutenção decenal: 67,65€ nos primeiros 10 anos.

Total:

81,90

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injecção

EN 13055-1:2002/AC:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotêxteis e produtos relacionados — Características requeridas para a utilização em sistemas de drenagem

EN 13956:2012

1.10.2013

1.10.2013

1/3/4

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de espuma de poliestireno extrudido (XPS) — Especificação

UNIDADE DE OBRA QDC060: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AJARDINADA INTENSIVA, TIPO INVERTIDA. IMPERMEABILIZAÇÃO COM LÂMINAS DE PVC, TIPO MONOCAMADA.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo invertida, pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, fixada em sobreposição e bordos através de soldadura termoplástica; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DRENANTE E FILTRANTE: lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado; CAMADA DE PROTECÇÃO: camada de terra vegetal para plantação de 25 cm de espessura.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

0,542

0,434

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,219

0,146

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,183

0,305

17 05 04

Solos e rochas não abrangidos em 17 05 03.

1,538

0,961

Resíduos gerados:

2,913

2,129

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,328

0,547

17 02 01

Madeira.

0,028

0,025

Embalagens:

0,461

0,712

Total resíduos:

3,374

2,841
