Preço em Portugal de m² de Fachada ligeira de placas. Sistema Placotherm Integra Aquaroc "PLACO". Gerador de preços para construção civil. CYPE Ingenieros, S.A.


Fachada ligeira de placas. Sistema Placotherm Integra Aquaroc "PLACO"
FLY025	Fachada ligeira de placas. Sistema Placotherm Integra Aquaroc "PLACO"

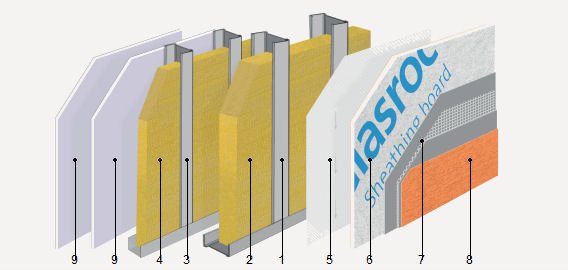

Fachada ligeira de placas. Sistema Placotherm Integra Aquaroc "PLACO", formado por: ESTRUTURA EXTERIOR: estrutura metálica de aço galvanizado de canais horizontais THR e montantes verticais THM, com uma modulação de 600 mm; ISOLAMENTO EXTERIOR: painel compacto de lã mineral Arena de alta densidade, Arena Apta, segundo EN 13162, de 90 mm de espessura, não revestido, resistência térmica 2,6 m²°C/W, condutibilidade térmica 0,034 W/(m°C), colocado topo a topo; PLACA EXTERIOR: placa de cimento Aquaroc 13 "PLACO", de 12,5x1200x900 mm; ESTRUTURA INTERIOR: estrutura metálica de aço galvanizado de canais horizontais R 48 e montantes verticais M 48, com uma modulação de 600 mm; ISOLAMENTO INTERIOR: painel compacto de lã mineral Arena de alta densidade, Arena Apta, segundo EN 13162, de 48 mm de espessura, não revestido, resistência térmica 1,4 m²°C/W, condutibilidade térmica 0,034 W/(m°C), colocado topo a topo; PLACAS INTERIORES: duas placas de gesso laminado DFI / EN 520 - 1200 / 2500 / 12,5 / com os bordos longitudinais afinados, Phonique PPH 13 "PLACO"; IMPERMEABILIZAÇÃO: membrana altamente transpirante, impermeável à água da chuva, Placotherm Estándar, fixada aos montantes da estrutura metálica pela face exterior; REVESTIMENTO EXTERIOR: camada base de argamassa polimérica de altas prestações reforçada com fibras, Placotherm Base, cor branco, composta de cimento branco, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais armada com malha de reforço CMALL 160 e camada de acabamento de argamassa orgânica Webertene Advance XS "WEBER", cor a escolher, gama Estándar, acabamento em gota, com um tamanho máximo de partícula de 0,5 mm, à base de siloxanos, cargas minerais, pigmentos resistentes aos raios UV, fungicidas e aditivos especiais sobre primário regulador da absorção Webertene Primer "WEBER". Inclusive fita acústica, parafusos para a fixação das placas, fixações para a ancoragem dos perfis, argamassa Placotherm Base e fita CMALL 160 "PLACO", para o tratamento de juntas entre placas exteriores, massa SN "PLACO" e fita "PLACO", para o tratamento de juntas entre placas interiores, perfil de PVC com malha de fibra de vidro anti-álcalis, Perfil Goteo "PLACO", para remate de padieiras, e fita adesiva de dupla face para a fixação da membrana altamente traspirante.


Preço	152,86€ m²
Exportação

Enviar sugestão

Unitário	Ud	Descrição	Rend.	Preço unitário	Importância
mt12plp340a	m	Canal de perfil de aço galvanizado Z1 (Z140), THR "PLACO", fabricado através de laminação a frio, 100x50 mm de secção e 0,7 mm de espessura, segundo EN 14195.	0,900	2,80	2,52
mt12plp350a	m	Montante de perfil de aço galvanizado Z1 (Z140), THM "PLACO", fabricado através de laminação a frio, 100x40 mm de secção e 1 mm de espessura, segundo EN 14195.	3,000	4,39	13,17
mt12plj020a	m	Banda estanque autocolante, Banda 45 "PLACO", de espuma de polietileno de células fechadas, de 3 mm de espessura e 45 mm de largura, para a estanquidade da base e do isolamento sonoro do perímetro em paredes e revestimentos interiores de placas.	1,650	0,49	0,81
mt12plt035a	Ud	Parafuso autoperfurante rosca-chapa, THRPF 13 "PLACO", de 13 mm de comprimento.	7,000	0,06	0,42
mt16lvi030adqq	m²	Painel compacto de lã mineral Arena de alta densidade, Arena Apta "ISOVER", segundo EN 13162, de 90 mm de espessura, não revestido, resistência térmica 2,6 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse A1 de reacção ao fogo segundo NP EN 13501-1, capacidade de absorção de água a curto prazo <=1 kg/m² e factor de resistência à difusão do vapor de água 1.	1,000	8,65	8,65
mt12plp070b	m	Canal de perfil de aço galvanizado, R 48 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 48x30 mm de secção e 0,55 mm de espessura, segundo EN 14195.	1,000	1,70	1,70
mt12plp060b	m	Montante de perfil de aço galvanizado, M 48 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 46,5x36 mm de secção e 0,6 mm de espessura, segundo EN 14195.	2,100	2,06	4,33
mt16lvi030adgq	m²	Painel compacto de lã mineral Arena de alta densidade, Arena Apta "ISOVER", segundo EN 13162, de 48 mm de espessura, não revestido, resistência térmica 1,4 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse A1 de reacção ao fogo segundo NP EN 13501-1, capacidade de absorção de água a curto prazo <=1 kg/m² e factor de resistência à difusão do vapor de água 1.	1,000	4,35	4,35
mt15pdw100a	m	Fita adesiva de dupla face, com adesivo acrílico, de 50 mm de largura, com resistência aos raios UV, intervalo de temperatura de trabalho de -20 a 100°C, fornecida em rolos de 50 m de comprimento.	1,700	1,09	1,85
mt15mvp010a	m	Membrana altamente transpirante impermeável à água da chuva, Placotherm Estándar "PLACO", de 175 µm de espessura e 60 g/m², de 0,01 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, permeabilidade ao ar 2 m³/h·m² a 50 Pa, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), fornecida em rolos de 1,50x50 m, segundo NP EN 13859-2.	1,100	2,88	3,17
mt12plq010a	m²	Placa de cimento de alto rendimento, Aquaroc 13 "PLACO", de 12,5x1200x900 mm.	1,000	40,82	40,82
mt28fvp010a	m	Fita de juntas de malha de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 100 mm de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.	2,100	0,31	0,65
mt28mpp010a	kg	Argamassa polimérica de altas prestações reforçada com fibras, Placotherm Base, "PLACO", cor branco, composta de cimento branco, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais, para aplicar com palustra, para tratamento de juntas e emassado superficial de placas em sistemas Placotherm, tipo GP CSIII W2, segundo EN 998-1.	0,600	0,93	0,56
mt28fvp050	m	Perfil de PVC com malha de fibra de vidro anti-álcalis, Perfil Goteo "PLACO", para remate de padieiras, fornecido em barras de 2,5 m de comprimento.	0,170	3,17	0,54
mt28fvp020a	m	Malha de reforço de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.	1,100	2,79	3,07
mt12plk010hgpcc	m²	Placa de gesso laminado DFI / EN 520 - 1200 / 2500 / 12,5 / com os bordos longitudinais afinados, Phonique PPH 13 "PLACO", formada por uma alma de gesso de origem natural embutida e intimamente ligada a duas lâminas de cartão forte, aditivada para melhorar as suas prestações acústicas.	2,000	7,60	15,20
mt12plj010a	m	Fita microperfurada de papel "PLACO", de 50 mm de largura, segundo EN 13963, para acabamento de juntas de placas de gesso laminado.	2,100	0,06	0,13
mt12plm010a	kg	Massa de secagem em pó SN "PLACO"; Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas, segundo EN 13963; para o tratamento das juntas das placas de gesso laminado.	0,660	1,18	0,78
mt12plt010a	Ud	Parafuso auto-roscante TTPC 25 "PLACO", com cabeça de trombeta, de 25 mm de comprimento, para instalação de placas de gesso laminado sobre perfis de espessura inferior a 6 mm.	6,000	0,01	0,06
mt12plt010c	Ud	Parafuso auto-roscante TTPC 35 "PLACO", com cabeça de trombeta, de 35 mm de comprimento, para instalação de placas de gesso laminado sobre perfis de espessura inferior a 6 mm.	11,000	0,02	0,22
mt12plt040	Ud	Parafuso autoperfurante de aço inoxidável Placotherm Integra "PLACO", com cabeça hexagonal, de 25 mm de comprimento.	24,000	0,07	1,68
mt28pcc010c	l	Primário regulador da absorção Webertene Primer "WEBER", cor a escolher, gama Estándar, à base de copolímeros acrílicos, cargas minerais e aditivos especiais, impermeável à água da chuva e permeável ao vapor de água.	0,450	6,94	3,12
mt28esc090c	kg	Argamassa orgânica Webertene Advance XS "WEBER", cor a escolher, gama Estándar, acabamento em gota, à base de siloxanos, cargas minerais, pigmentos resistentes aos raios UV, fungicidas e aditivos especiais. Segundo NP EN 15824.	1,500	4,26	6,39
mo052	h	Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.	0,903	25,32	22,86
mo099	h	Ajudante de montador de sistemas de fachadas pré-fabricadas.	0,533	24,04	12,81
	%	Custos directos complementares	2,000	149,86	3,00
Custo de manutenção decenal: 12,23€ nos primeiros 10 anos.				Total:	152,86

Referência e título da norma	Aplicabilidade_(a)	Obrigatoriedade_(b)	Sistema_(c)
EN 14195:2005	1.1.2006	1.1.2007	3/4
Elementos de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio
EN 14195:2005/AC:2006	1.1.2007	1.1.2007
EN 13162:2012+A1:2015	10.7.2015	10.7.2016	1/3/4
Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação
EN 13859-2:2010	1.4.2011	1.4.2012	1/3/4
Membranas de impermeabilização f lexíveis — Definição e características de barreiras f lexíveis colocadas sob paredes — Parte 2: Barreiras f lexíveis para paredes
EN 998-1:2016	11.8.2017	11.8.2018	4
Especificação de argamassas para alvenaria — Parte 1: Argamassas para rebocos interiores e exteriores
EN 520:2004+A1:2009	1.6.2010	1.12.2010	3/4
Placas de gesso — Definições, requisitos e métodos de ensaio
EN 13963:2005	1.3.2006	1.3.2007	3/4
Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio
EN 13963:2005/AC:2006	1.1.2007	1.1.2007

(a) Data de entrada em aplicação da norma harmonizada

(b) Data final do período de coexistência

UNIDADE DE OBRA FLY025: FACHADA LIGEIRA DE PLACAS. SISTEMA PLACOTHERM INTEGRA AQUAROC "PLACO".

CARACTERÍSTICAS TÉCNICAS

Fachada ligeira de placas. Sistema Placotherm Integra Aquaroc "PLACO", formado por: ESTRUTURA EXTERIOR: estrutura metálica de aço galvanizado de canais horizontais THR e montantes verticais THM, com uma modulação de 600 mm; ISOLAMENTO EXTERIOR: painel compacto de lã mineral Arena de alta densidade, Arena Apta, segundo EN 13162, de 90 mm de espessura, não revestido, resistência térmica 2,6 m²°C/W, condutibilidade térmica 0,034 W/(m°C), colocado topo a topo; PLACA EXTERIOR: placa de cimento Aquaroc 13 "PLACO", de 12,5x1200x900 mm; ESTRUTURA INTERIOR: estrutura metálica de aço galvanizado de canais horizontais R 48 e montantes verticais M 48, com uma modulação de 600 mm; ISOLAMENTO INTERIOR: painel compacto de lã mineral Arena de alta densidade, Arena Apta, segundo EN 13162, de 48 mm de espessura, não revestido, resistência térmica 1,4 m²°C/W, condutibilidade térmica 0,034 W/(m°C), colocado topo a topo; PLACAS INTERIORES: duas placas de gesso laminado DFI / EN 520 - 1200 / 2500 / 12,5 / com os bordos longitudinais afinados, Phonique PPH 13 "PLACO"; IMPERMEABILIZAÇÃO: membrana altamente transpirante, impermeável à água da chuva, Placotherm Estándar, fixada aos montantes da estrutura metálica pela face exterior; REVESTIMENTO EXTERIOR: camada base de argamassa polimérica de altas prestações reforçada com fibras, Placotherm Base, cor branco, composta de cimento branco, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais armada com malha de reforço CMALL 160 e camada de acabamento de argamassa orgânica Webertene Advance XS "WEBER", cor a escolher, gama Estándar, acabamento em gota, com um tamanho máximo de partícula de 0,5 mm, à base de siloxanos, cargas minerais, pigmentos resistentes aos raios UV, fungicidas e aditivos especiais sobre primário regulador da absorção Webertene Primer "WEBER". Inclusive fita acústica, parafusos para a fixação das placas, fixações para a ancoragem dos perfis, argamassa Placotherm Base e fita CMALL 160 "PLACO", para o tratamento de juntas entre placas exteriores, massa SN "PLACO" e fita "PLACO", para o tratamento de juntas entre placas interiores, perfil de PVC com malha de fibra de vidro anti-álcalis, Perfil Goteo "PLACO", para remate de padieiras, e fita adesiva de dupla face para a fixação da membrana altamente traspirante.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

DO SUPORTE.

A laje não apresentará um desnível maior que 25 mm nem um desaprume entre as suas faces da fachada superior a 10 mm.

AMBIENTAIS.

Serão suspensos os trabalhos quando chova, neve ou a velocidade do vento seja superior a 50 km/h.

DO EMPREITEIRO.

A colocação em obra do sistema só poderá ser realizada por empresas especializadas e qualificadas, reconhecidas pelo fabricante e sob o seu controlo técnico, seguindo sempre as especificações do fabricante.

PROCESSO DE EXECUÇÃO

FASES DE EXECUÇÃO.

Marcação de estrutura metálica no pavimento e tecto. Nivelamento e limpeza da base. Colocação da fita acústica. Fixação da estrutura metálica exterior. Colocação, aprumo e nivelamento de aros. Corte e preparação do isolamento. Passagem das instalações. Colocação do isolamento exterior. Fixação da estrutura metálica interior. Colocação do isolamento interior. Colocação e fixação provisória da impermeabilização. Colocação e aparafusamento à estrutura das placas exteriores. Tratamento de juntas entre placas exteriores. Colocação e aparafusamento à estrutura das placas interiores. Tratamento de juntas entre placas interiores. Colocação do perfil para remate de padieiras. Espalhamento da camada de argamassa base e colocação da malha. Aplicação de primário. Aplicação da camada de acabamento.

CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será resistente e estável frente às acções, tanto exteriores como provocadas pelo próprio edifício. A fachada será estanque e terá bom aspecto.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a resolução de vãos de fachada.

Código LER	Tipo	Peso (kg)	Volume (l)
17 04 05	Ferro e aço.	0,065	0,031
17 06 04	Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.	0,259	0,432
17 02 03	Plástico.	0,022	0,037
17 01 01	Betão (betões, argamassas e pré-fabricados).	0,211	0,141
17 08 02	Materiais de construção à base de gesso não abrangidos em 17 08 01.	0,456	0,456
	Resíduos gerados:	1,013	1,096
15 01 01	Embalagens de papel e cartão.	0,045	0,060
17 02 03	Plástico.	0,732	1,220
	Embalagens:	0,777	1,280
	Total resíduos:	1,790	2,376
