IFB006 |
m |
Tubagem para ramal de introdução de água potável, enterrada. |
40,88€ |

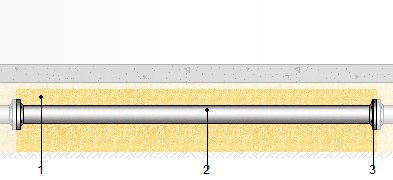

Tubagem para ramal de introdução de água potável, enterrada, formada por tubo de aço galvanizado estirado sem soldadura, série M, de 1 1/4" DN 32 mm de diâmetro e 3,2 mm de espessura, colocado sobre leito de areia de 10 cm de espessura, no fundo da vala previamente escavada, devidamente compactada e nivelada através de equipamento manual com apiloador (saltitão) de condução manual, enchimento lateral compactando até metade do diâmetro do tubo e posterior enchimento com a mesma areia até 10 cm por cima da geratriz superior do tubo. Inclusive protecção da tubagem metálica com fita anticorrosiva, acessórios e peças especiais. O preço não inclui a escavação nem o enchimento do tardoz. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt01ara010a |
m³ |
Areia com granulometria de 0 a 5 mm de diâmetro, limpa. |
0,092 |
14,30 |
1,32 |
mt08tag015eg |
m |
Tubo de aço galvanizado estirado sem soldadura, série M, de 1 1/4" DN 32 mm de diâmetro e 3,2 mm de espessura, segundo NP EN 10255, com o preço incrementado em 30% relativamente a acessórios e peças especiais. |
1,000 |
21,65 |
21,65 |
mt08tap010a |
m |
Fita anticorrosiva, de 5 cm de largura, para protecção de materiais metálicos enterrados, segundo DIN 30672. |
4,010 |
0,76 |
3,05 |
mo020 |
h |
Oficial de 1ª construção. |
0,072 |
22,68 |
1,63 |
mo113 |
h |
Operário não qualificado construção. |
0,072 |
21,45 |
1,54 |
mo008 |
h |
Oficial de 1ª canalizador. |
0,240 |
23,31 |
5,59 |
mo107 |
h |
Ajudante de canalizador. |
0,240 |
22,09 |
5,30 |
% |
Custos directos complementares |
2,000 |
40,08 |
0,80 |
|
Custo de manutenção decenal: 2,04€ nos primeiros 10 anos. |
Total: |
40,88 |
Caderno de encargos
UNIDADE DE OBRA IFB006: TUBAGEM PARA RAMAL DE INTRODUÇÃO DE ÁGUA POTÁVEL, ENTERRADA. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. Para evitar que se produza o fenómeno electroquímico da corrosão galvânica entre metais com diferente potencial, serão tomadas as seguintes medidas: evitar o contacto físico entre eles, isolar electricamente os metais com diferente potencial e evitar o contacto entre os elementos metálicos e o gesso. Em caso de utilizar instalações mistas de cobre e aço galvanizado, o aço será colocado a montante e será colocado entre ambos um manguito antielectrolítico. A tubagem será protegida contra as agressões de todo tipo de argamassas, do contacto com a água na sua superfície exterior e da agressão do terreno, com revestimento de polietileno, de material betuminoso ou de resina epoxídicas. CARACTERÍSTICAS TÉCNICAS Tubagem para ramal de introdução de água potável, enterrada, formada por tubo de aço galvanizado estirado sem soldadura, série M, de 1 1/4" DN 32 mm de diâmetro e 3,2 mm de espessura, colocado sobre leito de areia de 10 cm de espessura, no fundo da vala previamente escavada, devidamente compactada e nivelada através de equipamento manual com apiloador (saltitão) de condução manual, enchimento lateral compactando até metade do diâmetro do tubo e posterior enchimento com a mesma areia até 10 cm por cima da geratriz superior do tubo. Inclusive protecção da tubagem metálica com fita anticorrosiva, acessórios e peças especiais. REGULAMENTAÇÃO APLICÁVEL Instalação:
CRITÉRIO DE MEDIÇÃO DE PROJECTO Comprimento medido segundo documentação gráfica de Projecto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Verificar-se-á que a sua localização e percurso correspondem com os de Projecto, e que existe espaço suficiente para a sua instalação. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Eliminação das terras soltas do fundo da escavação. Descarga da areia no fundo da vala. Colocação da fita anticorrosiva na tubagem. Colocação da tubagem. Execução do enchimento envolvente. Realização de ensaios. CONDIÇÕES DE FINALIZAÇÃO. A instalação terá resistência mecânica. O conjunto será estanque. ENSAIOS. Ensaio de estanquidade. Regulamentação aplicável: Regulamento Geral dos Sistemas Públicos e Prediais de Distribuição de Água e de Drenagem de Águas Residuais CONSERVAÇÃO E MANUTENÇÃO. Será protegida contra golpes. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o comprimento realmente executado segundo especificações de Projecto. CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA O preço não inclui a escavação nem o enchimento do tardoz. |
Resíduos gerados
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
01 04 09 |
Areias e argilas. |
0,538 |
0,336 |
17 04 05 |
Ferro e aço. |
0,097 |
0,046 |
Resíduos gerados: |
0,635 |
0,382 |
|
17 02 03 |
Plástico. |
0,003 |
0,005 |
17 02 01 |
Madeira. |
0,011 |
0,010 |
Embalagens: |
0,014 |
0,015 |
|
Total resíduos: |
0,649 |
0,397 |
