IFA010

Ud

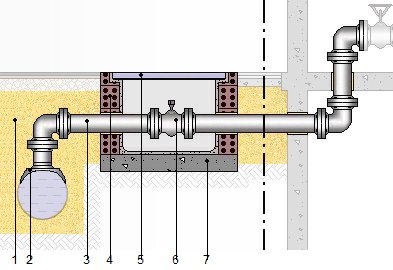

Ramal de ligação de abastecimento de água potável.

296,55€

Ramal de ligação enterrado para abastecimento de água potável de 2 m de comprimento, que une a rede geral de distribuição de água potável da empresa abastecedora com a instalação geral do edifício, contínuo em todo o seu comprimento sem uniões intermédias não visitáveis, constituído por tubo de polietileno PE 100, de 32 mm de diâmetro exterior, PN=10 atm e 2 mm de espessura, colocado sobre leito de areia de 15 cm de espessura, no fundo da vala previamente escavada, devidamente compactada e nivelada com apiloador (saltitão) de condução manual, enchimento lateral compactando até metade do diâmetro do tubo e posterior enchimento com a mesma areia até 10 cm por cima da geratriz superior do tubo; abraçadeira de tomada em carga colocada sobre a rede geral de distribuição que serve de ligação entre o ramal de ligação e a rede e válvula de corte de esfera de de diâmetro com manípulo de encaixe quadrado colocado com união, situada junto à edificação, fora dos limites da propriedade, alojado na caixa de visita pré-fabricada de polipropileno de 30x30x30 cm, colocada sobre base de betão simples C20/25 (X0(P); D25; S2; Cl 1,0) de 15 cm de espessura. Inclusive betão simples C20/25 (X0(P); D25; S2; Cl 1,0) para a posterior reposição do pavimento existente, acessórios e peças especiais. O preço não inclui a escavação nem o enchimento principal.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt10hmf020fa

m³

Betão simples C20/25 (X0(P); D25; S2; Cl 1,0), fabricado em central, segundo NP EN 206.

0,231

74,97

17,32

mt01ara010a

m³

Areia com granulometria de 0 a 5 mm de diâmetro, limpa.

0,224

14,30

3,20

mt37www105q

Ud

Abraçadeira de tomada em carga de ferro fundido dúctil com recobrimento de resina epóxi, para tubos de polietileno ou de PVC de 110 mm de diâmetro exterior, com tomada para ligação roscada de 1" de diâmetro, PN=16 atm, com juntas elásticas de EPDM.

1,000

92,54

92,54

mt37tpa011c

m

Ramal de ligação de polietileno PE 100, de 32 mm de diâmetro exterior, PN=10 atm e 2 mm de espessura, segundo NP EN 12201-2, inclusive acessórios de ligação e peças especiais.

2,000

1,18

2,36

mt11arp100a

Ud

Caixa de passagem de polipropileno, 30x30x30 cm.

1,000

50,43

50,43

mt11arp050c

Ud

Tampa de PVC, para caixas de abastecimento de água de 30x30 cm, com fecho hermético à passagem dos odores mefíticos.

1,000

30,86

30,86

mt37sve030d

Ud

Válvula de esfera de latão niquelado para enroscar de 1", com manípulo de encaixe quadrado.

1,000

15,44

15,44

mq05pdm010a

h

Compressor portátil eléctrico 2 m³/min de caudal.

0,420

4,27

1,79

mq05mai030

h

Martelo pneumático.

0,420

4,57

1,92

mq02rop020

h

Apiloador (Saltitão) de condução manual, de 80 kg, com placa de 30x30 cm.

0,393

3,92

1,54

mo020

h

Oficial de 1ª construção.

0,920

22,68

20,87

mo113

h

Operário não qualificado construção.

0,784

21,45

16,82

mo008

h

Oficial de 1ª canalizador.

0,662

23,31

15,43

mo107

h

Ajudante de canalizador.

0,662

22,09

14,62

%

Custos directos complementares

4,000

285,14

11,41

Custo de manutenção decenal: 14,83€ nos primeiros 10 anos.

Total:

296,55

UNIDADE DE OBRA IFA010: RAMAL DE LIGAÇÃO DE ABASTECIMENTO DE ÁGUA POTÁVEL.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será evitado utilizar materiais diferentes na mesma instalação.

CARACTERÍSTICAS TÉCNICAS

Ramal de ligação enterrado para abastecimento de água potável de 2 m de comprimento, que une a rede geral de distribuição de água potável da empresa abastecedora com a instalação geral do edifício, contínuo em todo o seu comprimento sem uniões intermédias não visitáveis, constituído por tubo de polietileno PE 100, de 32 mm de diâmetro exterior, PN=10 atm e 2 mm de espessura, colocado sobre leito de areia de 15 cm de espessura, no fundo da vala previamente escavada, devidamente compactada e nivelada com apiloador (saltitão) de condução manual, enchimento lateral compactando até metade do diâmetro do tubo e posterior enchimento com a mesma areia até 10 cm por cima da geratriz superior do tubo; abraçadeira de tomada em carga colocada sobre a rede geral de distribuição que serve de ligação entre o ramal de ligação e a rede e válvula de corte de esfera de de diâmetro com manípulo de encaixe quadrado colocado com união, situada junto à edificação, fora dos limites da propriedade, alojado na caixa de visita pré-fabricada de polipropileno de 30x30x30 cm, colocada sobre base de betão simples C20/25 (X0(P); D25; S2; Cl 1,0) de 15 cm de espessura. Inclusive betão simples C20/25 (X0(P); D25; S2; Cl 1,0) para a posterior reposição do pavimento existente, acessórios e peças especiais.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

Instalação:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

ENSAIOS.

Ensaio de estanquidade.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a escavação nem o enchimento principal.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,812

0,541

01 04 09

Areias e argilas.

1,310

0,819

17 02 03

Plástico.

0,022

0,037

Resíduos gerados:

2,144

1,397

15 01 01

Embalagens de papel e cartão.

0,177

0,236

17 02 01

Madeira.

0,080

0,073

Embalagens:

0,257

0,309

Total resíduos:

2,401

1,705
