YCN010

m

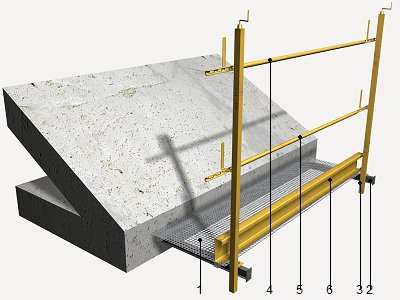

Passadiço pedonal em consola de protecção perimetral de cobertura.

101,75€

Protecção perimetral de cobertura através de passadiço pedonal em consola, de 0,60 m de largura útil, formada por: plataforma de chapa perfurada de aço galvanizado com perfurações redondas paralelas de diâmetro 8 mm, amortizável em 20 utilizações, ancorada sobre suportes retrácteis metálicos encastrados na testa da laje do piso de cobertura cada 2 m, permitindo extrair de cada um deles um perfil portante para o seu apoio e o das escoras; travessa principal de tubo de aço de 25 mm de diâmetro e 2500 mm de comprimento, amortizável em 150 utilizações; travessa intermédia de tubo de aço de 25 mm de diâmetro e 2500 mm de comprimento, amortizável em 150 utilizações; rodapé metálico de 3 m de comprimento, que tenha o bordo superior pelo menos 15 cm por cima da superfície de trabalho, amortizável em 150 utilizações e prumos telescópicos de segurança fabricados em aço de primeira qualidade pintado em forno em epóxi-poliéster, de 35x35 mm e 1500 mm de comprimento, separados entre si uma distância máxima de 2 m e fixados individualmente a cada suporte retráctil, amortizáveis em 20 utilizações. Inclusive peças especiais de princípio e final de tramo e anilhas para a fixação da plataforma aos suportes.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt50spb035

Ud

Suporte retráctil metálico de 110 cm de encastramento e 70 cm de consola, para instalação de plataformas suspensas de nível variável.

0,650

117,07

76,10

mt26aha010a

m²

Chapa perfurada de aço galvanizado, com perfurações redondas paralelas de diâmetro 8 mm. Painéis de 2000x1000x1,5 mm.

0,030

21,84

0,66

mt50spb030g

Ud

Prumo telescópico de segurança fabricado em aço de primeira qualidade pintado em forno em epóxi-poliéster, de 35x35 mm e 1500 mm de comprimento, com aperto em cima.

0,035

24,09

0,84

mt50spb050a

Ud

Travessa para prumo fabricada com molde, de tubo de aço pintado em forno em epóxi-poliéster, de 25 mm de diâmetro e 2500 mm de comprimento.

0,005

6,90

0,03

mt50spb070

Ud

Rodapé metálico de 3 m de comprimento e 150 mm de altura, pintado em forno em epóxi-poliéster.

0,002

24,06

0,05

mo119

h

Oficial de 1ª Segurança e Saúde.

0,500

22,68

11,34

mo120

h

Operário Segurança e Saúde.

0,500

21,45

10,73

%

Custos directos complementares

2,000

99,75

2,00

Total:

101,75

UNIDADE DE OBRA YCN010: PASSADIÇO PEDONAL EM CONSOLA DE PROTECÇÃO PERIMETRAL DE COBERTURA.

CARACTERÍSTICAS TÉCNICAS

Protecção perimetral de cobertura através de passadiço pedonal em consola, de 0,60 m de largura útil, formada por: plataforma de chapa perfurada de aço galvanizado com perfurações redondas paralelas de diâmetro 8 mm, amortizável em 20 utilizações, ancorada sobre suportes retrácteis metálicos encastrados na testa da laje do piso de cobertura cada 2 m, permitindo extrair de cada um deles um perfil portante para o seu apoio e o das escoras; travessa principal de tubo de aço de 25 mm de diâmetro e 2500 mm de comprimento, amortizável em 150 utilizações; travessa intermédia de tubo de aço de 25 mm de diâmetro e 2500 mm de comprimento, amortizável em 150 utilizações; rodapé metálico de 3 m de comprimento, que tenha o bordo superior pelo menos 15 cm por cima da superfície de trabalho, amortizável em 150 utilizações e prumos telescópicos de segurança fabricados em aço de primeira qualidade pintado em forno em epóxi-poliéster, de 35x35 mm e 1500 mm de comprimento, separados entre si uma distância máxima de 2 m e fixados individualmente a cada suporte retráctil, amortizáveis em 20 utilizações. Inclusive peças especiais de princípio e final de tramo e anilhas para a fixação da plataforma aos suportes.

REGULAMENTAÇÃO APLICÁVEL

Montagem:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido segundo Plano de Segurança e Saúde.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Montagem dos suportes retrácteis na laje, previamente a sua betonagem. Extracção dos perfis de apoio existentes no interior dos suportes. Colocação da plataforma. Colocação dos prumos. Colocação da travessa principal. Colocação da travessa intermédia. Colocação do rodapé. Desmontagem do conjunto. Transporte até ao local de armazenamento ou remoção para contentor.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Será medido o comprimento realmente montado segundo especificações do Plano de Segurança e Saúde.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

3,719

1,771

Resíduos gerados:

3,719

1,771
