Escada metálica em caracol
SET010 Escada metálica em caracol

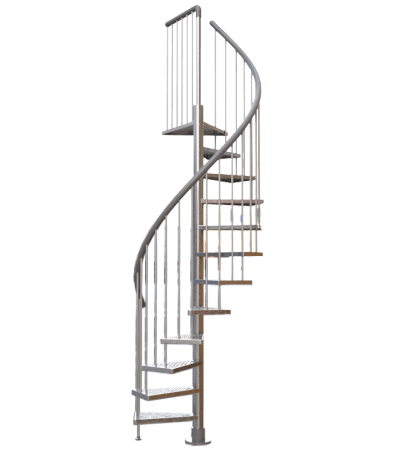

Escada metálica em caracol para um piso interior de habitação, de até 3,00 m de altura livre, de 1,20 m de diámetro, formada con perfiles de acero laminado en frío, formando un árbol central de 100 mm de diámetro, peldaños de chapa estampada de 3 mm de espessura, barandilla formada por barrotes verticales de varão de aço liso y pasamanos com acabamento em PVC. Inclusive elementos de ancoragem.
Preço

1.844,27€

Ud
Exportação
Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos. Arrastar BC3 sobre 'Arquimedes'. Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores
Enviar sugestão

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt26eme020a

Ud

Elementos de anclaje y fijación de escalera metálica de caracol para una planta de altura libre hasta 3,00 m y 1,2 m de diámetro, en el interior de una vivienda.

1,000

90,00

90,00

mt26eme010aa

Ud

Escalera metálica de caracol para una planta de altura libre hasta 3,00 m y 1,2 m de diámetro, realizada con perfiles de aço laminado a frio, formando un árbol central de 100 mm de diámetro, peldaños de chapa estampada de 3 mm de espessura, barandilla de barrotes verticales de varão de aço liso y pasamanos com acabamento em PVC, montada em oficina com tratamento anticorrosão segundo NP EN ISO 1461 e primário SHOP-PRIMER à base de resina polivinil-butiral com uma espessura média de recobrimento de 20 microns.

1,000

1.533,27

1.533,27

mo018

h

Oficial de 1ª serralheiro.

3,767

24,96

94,02

mo059

h

Ajudante de serralheiro.

3,767

24,11

90,82


%

Custos directos complementares

2,000

1.808,11

36,16

Custo de manutenção decenal: 461,07€ nos primeiros 10 anos.



Total:

1.844,27


UNIDADE DE OBRA SET010: ESCADA METÁLICA EM CARACOL.


CARACTERÍSTICAS TÉCNICAS

Escada metálica em caracol para um piso interior de habitação, de até 3,00 m de altura livre, de 1,20 m de diámetro, formada con perfiles de acero laminado en frío, formando un árbol central de 100 mm de diámetro, peldaños de chapa estampada de 3 mm de espessura, barandilla formada por barrotes verticales de varão de aço liso y pasamanos com acabamento em PVC. Inclusive elementos de ancoragem.



REGULAMENTAÇÃO APLICÁVEL

Montagem: Decreto-Lei n.º 163/2006. Estabelece as condições de acessibilidade a satisfazer no projecto e na construção de espaços públicos, equipamentos colectivos e edifícios públicos e habitacionais.


CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Será verificado que a superfície de apoio da escada está terminada e as dimensões da abertura são as correctas.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Marcação e fixação da estrutura central. Marcação dos degraus. Colocação e fixação prévia dos degraus. Nivelamento e ajuste da posição dos degraus. Acabamento dos degraus. Marcação e colocação da guarda e corrimão. Fixação definitiva.


CONDIÇÕES DE FINALIZAÇÃO.

A fixação à estrutura será correcta.



CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.
