Pavimento drenante, com peças pré-fabricadas de betão e inerte
UXR220 Pavimento drenante, com peças pré-fabricadas de betão e inerte
Pavimento drenante, para tráfego pedonal, formado por camada de drenagem compactada de brita filtrante não seleccionada, de 8 cm de espessura, camada de nivelação compactada de areia com granulometria de 0 a 5 mm de diâmetro, limpa, de 2 cm de espessura, peças drenantes pré-fabricadas de betão de 60x40x9,5 cm, cor cinzento, com aberturas preenchidas com gravilha de 5 a 10 mm de diâmetro, com uma resistência à flexão-tracção de 4 N/mm², uma capacidade drenante de 144 l/(m²·min) e com resistência ao deslizamento maior que 45 segundo ENV 12633 e camada de enchimento compactada de brita calcária seleccionada, cor, com granulometria de 5 a 10 mm de diâmetro, de 6 cm de espessura cobrindo a grelha alveolar.

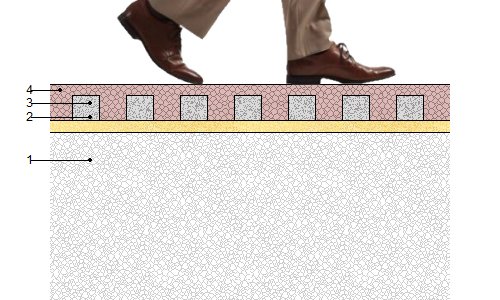

Utilização
1:
Camada de enchimento.
2:
Peças pré-fabricadas de betão.
3:
Camada de nivelação.
4:
Camada drenante.
Espessura (cm)
Espessura (cm)
Resistência à flexão (N/mm²)
Capacidade drenante (l/(m²·min))
Resistência ao deslizamento, segundo ENV 12633
Dimensões
Cor
Espessura (cm)

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt01ard030b

t

Brita filtrante não seleccionada.

0,120

18,94

2,27

mt01ara010a

Areia com granulometria de 0 a 5 mm de diâmetro, limpa.

0,020

14,30

0,29

mt18bre020a

Peças drenantes pré-fabricadas de betão de 60x40x9,5 cm, cor cinzento.

1,050

13,86

14,55

mt01arp030a

Brita calcária seleccionada, cor, com granulometria de 5 a 10 mm de diâmetro.

0,060

25,20

1,51

mq01pan070b

h

Mini pá carregadora sobre pneus, de 52 kW/1 m³ kW.

0,026

36,80

0,96

mq02rod010d

h

Placa vibratória de condução manual, de 300 kg, largura de trabalho 70 cm, reversível.

0,028

7,16

0,20

mo041

h

Oficial de 1ª construção de obra civil.

0,094

22,68

2,13

mo087

h

Ajudante de construção de obra civil.

0,206

22,13

4,56



%

Custos directos complementares

2,000

26,47

0,53

Custo de manutenção decenal: 3,78€ nos primeiros 10 anos.



Total:

27,00



UNIDADE DE OBRA UXR220: PAVIMENTO DRENANTE, COM PEÇAS PRÉ-FABRICADAS DE BETÃO E INERTE.


CARACTERÍSTICAS TÉCNICAS

Pavimento drenante, para tráfego pedonal, formado por camada de drenagem compactada de brita filtrante não seleccionada, de 8 cm de espessura, camada de nivelação compactada de areia com granulometria de 0 a 5 mm de diâmetro, limpa, de 2 cm de espessura, peças drenantes pré-fabricadas de betão de 60x40x9,5 cm, cor cinzento, com aberturas preenchidas com gravilha de 5 a 10 mm de diâmetro, com uma resistência à flexão-tracção de 4 N/mm², uma capacidade drenante de 144 l/(m²·min) e com resistência ao deslizamento maior que 45 segundo ENV 12633 e camada de enchimento compactada de brita calcária seleccionada, cor, com granulometria de 5 a 10 mm de diâmetro, de 6 cm de espessura cobrindo a grelha alveolar.



CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Verificar-se-á que a planimetria da camada base, ou de nivelamento, tem as mesmas características que exigimos ao revestimento, por necessidades de utilização posterior.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Transporte e descarga do material ao local de trabalho. Espalhamento e compactação da camada de drenagem. Espalhamento e compactação da camada de nivelação. Disposição das grelhas alveolares. Espalhamento e compactação da capa de enchimento.


CONDIÇÕES DE FINALIZAÇÃO.

Terá bom aspecto.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.



Código LER

Tipo

Peso (kg)

Volume (l)

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

1,372

0,915

01 04 09

Areias e argilas.

0,117

0,073

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,822

0,548



Resíduos gerados:

2,311

1,536

17 02 03

Plástico.

0,024

0,040

17 02 01

Madeira.

0,047

0,043



Embalagens:

0,071

0,083



Total resíduos:

2,382

1,619
