ZFT031

m²

Sistema "URSA IBÉRICA AISLANTES" de isolamento termo-acústico e revestimento interior autoportante.

38,30€

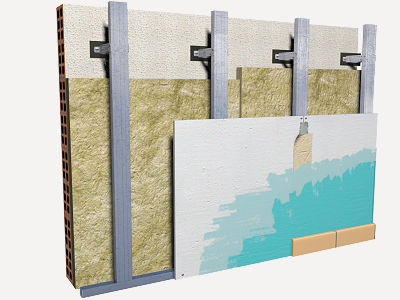

Reabilitação energética de fachadas e divisões através do sistema "URSA IBÉRICA AISLANTES" de isolamento termo-acústico e revestimento interior autoportante, colocado em divisões interiores e pelo interior de fachadas, formado por revestimento interior, com placa de gesso laminado A / EN 520 - 1200 / comprimento / 15 / com os bordos longitudinais afinados, aparafusada directamente a uma estrutura autoportante contraventada; isolamento com painel de lã mineral, Ursa Terra T18R "URSA IBÉRICA AISLANTES", colocado no espaço entre o paramento e as mestras; e duas demãos de tinta plástica, cor branca, acabamento mate, textura lisa, (rendimento: 0,1 l/m² cada demão); aplicação prévia de uma demão de primário à base de copolímeros acrílicos em suspensão aquosa. O preço inclui a resolução de encontros e pontos singulares e os trabalhos auxiliares de pedreiro para instalações.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12psg041a

m

Banda autocolante dessolidarizante de espuma de poliuretano de células fechadas, de 3,2 mm de espessura e 30 mm de largura, resistência térmica 0,10 m²°C/W, condutibilidade térmica 0,032 W/(m°C).

0,800

0,14

0,11

mt12pek020fa

Ud

Ancoragem directa de 125 mm, para mestra 60/27.

0,700

0,40

0,28

mt12psg220

Ud

Fixação composta por bucha e parafuso 5x27.

1,600

0,06

0,10

mt16lvp050ca

m²

Painel de lã mineral, Ursa Terra T18R "URSA IBÉRICA AISLANTES", não revestido, fornecido em rolos de 13,5 m de comprimento, de 45 mm de espessura, resistência térmica 1,3 m²°C/W, condutibilidade térmica 0,035 W/(m°C), segundo EN 13162, Euroclasse A1 de reacção ao fogo segundo NP EN 13501-1 e factor de resistência à difusão do vapor de água 1, com código de designação MW-EN 13162-T3-MU1-WS-AFr5-AW0,80.

1,050

5,92

6,22

mt16aaa030

m

Fita autocolante para vedação de juntas.

0,440

0,30

0,13

mt12psg050c

m

Mestra 60/27 de chapa de aço galvanizado, de largura 60 mm, segundo EN 14195.

1,750

0,84

1,47

mt12psg160a

m

Perfil em U, de aço galvanizado, de 30 mm.

1,220

0,86

1,05

mt12psg081a

Ud

Parafuso autoperfurante 3,5x9,5 mm.

1,400

0,01

0,01

mt12psg010b

m²

Placa de gesso laminado A / EN 520 - 1200 / comprimento / 15 / com os bordos longitudinais afinados.

1,050

4,77

5,01

mt12psg081c

Ud

Parafuso autoperfurante 3,5x25 mm.

14,000

0,01

0,14

mt12psg030a

kg

Massa de juntas, segundo EN 13963.

0,300

0,90

0,27

mt12psg040a

m

Fita microperfurada de papel, segundo EN 13963.

1,600

0,04

0,06

mt27pfp010b

l

Primário, à base de copolímeros acrílicos em suspensão aquosa, para favorecer a coesão de suportes pouco consistentes e a aderência de pinturas.

0,125

4,46

0,56

mt27pir010a

l

Tinta plástica ecológica para interior, à base de copolímeros acrílicos em dispersão aquosa, dióxido de titânio e pigmentos extendedores seleccionados, cor branco, acabamento mate, textura lisa, de grande resistência à humidade, permeável ao vapor de água, transpirável e resistente aos raios UV, para aplicar com trincha, rolo ou pistola.

0,200

4,44

0,89

mo054

h

Oficial de 1ª montador de isolamentos.

0,117

23,31

2,73

mo101

h

Ajudante de montador de isolamentos.

0,068

22,13

1,50

mo053

h

Oficial de 1ª montador de pré-fabricados interiores.

0,352

23,31

8,21

mo100

h

Ajudante de montador de pré-fabricados interiores.

0,205

22,13

4,54

mo038

h

Oficial de 1ª pintor.

0,169

22,68

3,83

mo076

h

Ajudante de pintor.

0,020

22,13

0,44

%

Custos directos complementares

2,000

37,55

0,75

Custo de manutenção decenal: 12,10€ nos primeiros 10 anos.

Total:

38,30

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 14195:2005

1.1.2006

1.1.2007

3/4

Elementos de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio

EN 14195:2005/AC:2006

1.1.2007

1.1.2007

EN 520:2004+A1:2009

1.6.2010

1.12.2010

3/4

Placas de gesso — Definições, requisitos e métodos de ensaio

EN 13963:2005

1.3.2006

1.3.2007

3/4

Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA ZFT031: SISTEMA "URSA IBÉRICA AISLANTES" DE ISOLAMENTO TERMO-ACÚSTICO E REVESTIMENTO INTERIOR AUTOPORTANTE.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Todo o elemento metálico em contacto com as placas estará protegido contra a corrosão. As tubagens que passem entre painéis de isolamento estarão devidamente isoladas para evitar condensações.

CARACTERÍSTICAS TÉCNICAS

Reabilitação energética de fachadas e divisões através do sistema "URSA IBÉRICA AISLANTES" de isolamento termo-acústico e revestimento interior autoportante, colocado em divisões interiores e pelo interior de fachadas, formado por revestimento interior, composto por: placa de gesso laminado A / EN 520 - 1200 / comprimento / 15 / com os bordos longitudinais afinados, aparafusada directamente a uma estrutura autoportante de aço galvanizado formada por perfis horizontais de 30x30 mm, solidamente fixados ao pavimento e ao tecto e mestras verticais de 60x27 mm e 0,6 mm de espessura, com uma modulação de 600 mm, fixadas ao paramento; isolamento de painel de lã mineral, Ursa Terra T18R "URSA IBÉRICA AISLANTES", não revestido, fornecido em rolos de 13,5 m de comprimento, de 45 mm de espessura, resistência térmica 1,3 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado entre os montantes da estrutura portante, colocado no espaço entre o paramento e as mestras; e duas demãos de tinta plástica, cor branca, acabamento mate, textura lisa, (rendimento: 0,1 l/m² cada demão); aplicação prévia de uma demão de primário à base de copolímeros acrílicos em suspensão aquosa. Inclusive fixações, massa e fita para o tratamento de juntas e acessórios de montagem.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido o isolamento contra humidade e desagregação até que se termine o revestimento interior.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a resolução de encontros e pontos singulares e os trabalhos auxiliares de pedreiro para instalações.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,028

0,013

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,041

0,068

17 08 02

Materiais de construção à base de gesso não abrangidos em 17 08 01.

0,243

0,243

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,008

0,005

08 01 11

Resíduos de tintas e vernizes contendo solventes orgânicos ou outras substâncias perigosas.

0,016

0,018

Resíduos gerados:

0,336

0,348

15 01 01

Embalagens de papel e cartão.

0,014

0,019

17 02 03

Plástico.

0,073

0,122

15 01 04

Embalagens de metal.

0,005

0,008

Embalagens:

0,092

0,149

Total resíduos:

0,428

0,496
