| Asna de grande esquadria, de madeira serrada | ||
| EMC025 | Asna de grande esquadria, de madeira serrada | |
|

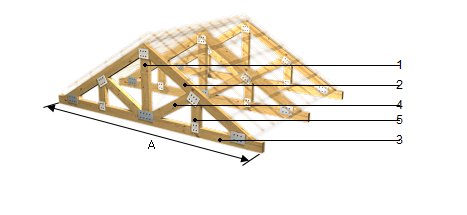

Asna de grande esquadria de 8 m de vão, pendente 30%, formada por elementos de madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal com certificado PEFC, de 76x170 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido; ligações com ferragens de aço galvanizado tipo DX51D+Z275N e parafusos rosca-chapa de aço zincado, para samblagem de estruturas de madeira; separação entre asnas até 5 m. | ||
Preço |
|
Exportação |
 |
UNIDADE DE OBRA EMC025: ASNA DE GRANDE ESQUADRIA, DE MADEIRA SERRADA.
MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.
Será evitado o contacto directo da madeira com o cimento e a cal.
CARACTERÍSTICAS TÉCNICAS
Asna de grande esquadria de 8 m de vão, pendente 30%, formada por elementos de madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal com certificado PEFC, de 76x170 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido; ligações com ferragens de aço galvanizado tipo DX51D+Z275N e parafusos rosca-chapa de aço zincado, para samblagem de estruturas de madeira; separação entre asnas até 5 m.
CRITÉRIO DE MEDIÇÃO DE PROJECTO
Volume medido segundo documentação gráfica de Projecto, apoiando-se nas maiores dimensões transversais para as peças que não tenham esquadrias rectangulares ou quadradas, e o comprimento incluindo as entregas.
CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA
DO SUPORTE.
O teor de humidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra.
PROCESSO DE EXECUÇÃO
FASES DE EXECUÇÃO.
Marcação de eixos de apoio na cabeça da parede ou pilar. Preparação da superfície de apoio. Marcação e corte de pranchas. Montagem da asna. Colocação e fixação provisória da asna. Aprumo e nivelamento. Ligação da asna e a sua base de apoio.
CONDIÇÕES DE FINALIZAÇÃO.
O conjunto será estável e transmitirá correctamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de protecção.
CONSERVAÇÃO E MANUTENÇÃO.
Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.
CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO
Medir-se-á o volume realmente executado segundo especificações de Projecto, apoiando-se nas maiores dimensões transversais para aquelas peças que não tenham esquadrias rectangulares ou quadradas, incluindo no comprimento as entregas. Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.
