FSM010

m²

Sistema ETICS de isolamento térmico pelo exterior de fachadas.

67,30€

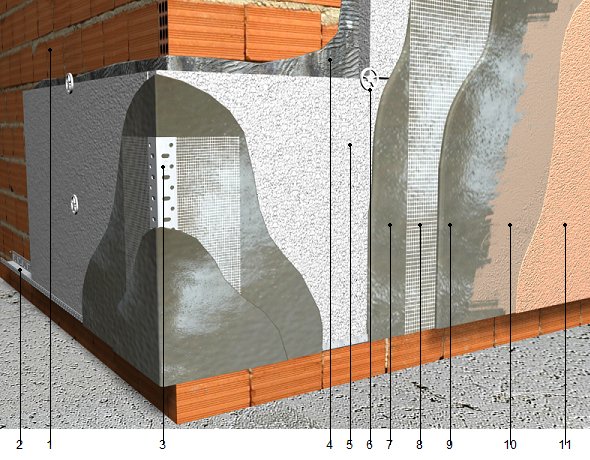

Isolamento térmico pelo exterior de fachadas, com sistema ETICS, composto por: painel rígido de poliestireno expandido, segundo NP EN 13163, de superfície lisa e bordo lateral recto, de cor branca, de 60 mm de espessura, fixado ao suporte com argamassa, aplicada manualmente e fixações mecânicas com bucha de expansão de polipropileno; camada de regularização de argamassa, aplicada manualmente, armada com malha de fibra de vidro, anti-álcalis, de 5x4 mm de vão de malha, de 0,6 mm de espessura e de 160 g/m² de massa superficial; camada de acabamento de argamassa acrílica, cor branco, sobre primário acrílico. Inclusive perfis de arranque de alumínio, perfis de fecho superior de alumínio, perfis de canto de PVC com malha, pasta vedante monocomponente e cordão de espuma de polietileno expandido de células fechadas para vedação de juntas. O preço inclui a execução dos remates nos encontros com paramentos, revestimentos ou outros elementos assentes na sua superfície.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt28mop080f

m

Perfil de arranque de alumínio, de 60 mm de largura, com pingadeira, para nivelação e suporte dos painéis isolantes dos sistemas de isolamento térmico pelo exterior sobre a linha de soco.

0,170

4,81

0,82

mt28mop085f

m

Perfil de fecho superior, de alumínio, de 60 mm de largura, para coroamento dos painéis isolantes dos sistemas de isolamento térmico pelo exterior.

0,170

18,42

3,13

mt28mop030ta

kg

Argamassa tipo GP W2, segundo EN 998-1, composta de cimento branco, cal aérea, inertes leves, inertes calcários seleccionados, fibras naturais, aditivos e resinas em pó, impermeável à água da chuva, permeável ao vapor de água e com resistência ao envelhecimento, para aplicar com palustra, para aderir os painéis isolantes e como camada base, prévia amassadura com água.

10,400

0,84

8,74

mt16pep010ad

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, de superfície lisa e bordo lateral recto, de cor branca, de 60 mm de espessura, com resistência ao envelhecimento e permeável ao vapor de água, resistência térmica 1,58 m²°C/W, condutibilidade térmica 0,038 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1.

1,050

9,23

9,69

mt16pep100c

Ud

Bucha de expansão de polipropileno, de 120 mm de comprimento, para fixação de placas isolantes.

8,000

0,22

1,76

mt28mop050a

m²

Malha de fibra de vidro, anti-álcalis, de 5x4 mm de vão de malha, de 0,6 mm de espessura, de 160 g/m² de massa superficial e de 1,1x50 m, para armar argamassas.

1,100

1,61

1,77

mt28mop070b

m

Perfil de canto de PVC com malha, para reforço de cantos.

0,300

0,50

0,15

mt28mop320a

kg

Primário acrílico, composto por resinas acrílicas, pigmentos minerais e aditivos orgânicos e inorgânicos, impermeável à água da chuva e permeável ao vapor de água, para aplicar com trincha, rolo ou pistola.

0,220

3,61

0,79

mt28mop310ma

kg

Argamassa acrílica, cor branco, composta por resinas acrílicas, pigmentos minerais e aditivos orgânicos e inorgânicos, anti-caruncho e anti-verdete, permeável ao vapor de água e com resistência ao envelhecimento, à contaminação urbana e aos raios UV, para revestimento de paramentos exteriores.

2,500

3,01

7,53

mt15bas010a

m

Cordão de polietileno expandido de células fechadas, de secção circular de 6 mm de diâmetro, para o enchimento de fundo de junta.

0,170

0,06

0,01

mt15bas035a

Ud

Cartucho de massa elastomérica tixotrópica, monocomponente, à base de polímeros híbridos (MS), de cor cinzento, de 600 ml, de alta aderência, com elevadas propriedades elásticas, resistência ao envelhecimento e aos raios UV, dureza Shore A aproximada de 25 e alongamento em ruptura > 600%, segundo EN ISO 11600.

0,020

8,24

0,16

mo054

h

Oficial de 1ª montador de isolamentos.

0,100

23,31

2,33

mo101

h

Ajudante de montador de isolamentos.

0,100

22,13

2,21

mo039

h

Oficial de 1ª rebocador.

0,600

22,68

13,61

mo079

h

Ajudante de rebocador.

0,600

22,13

13,28

%

Custos directos complementares

2,000

65,98

1,32

Custo de manutenção decenal: 7,46€ nos primeiros 10 anos.

Total:

67,30

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 998-1:2016

11.8.2017

11.8.2018

4

Especificação de argamassas para alvenaria — Parte 1: Argamassas para rebocos interiores e exteriores

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

UNIDADE DE OBRA FSM010: SISTEMA ETICS DE ISOLAMENTO TÉRMICO PELO EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Isolamento térmico pelo exterior de fachadas, com sistema ETICS, composto por: painel rígido de poliestireno expandido, segundo NP EN 13163, de superfície lisa e bordo lateral recto, de cor branca, de 60 mm de espessura, fixado ao suporte com argamassa, aplicada manualmente e fixações mecânicas com bucha de expansão de polipropileno; camada de regularização de argamassa, aplicada manualmente, armada com malha de fibra de vidro, anti-álcalis, de 5x4 mm de vão de malha, de 0,6 mm de espessura e de 160 g/m² de massa superficial; camada de acabamento de argamassa acrílica, cor branco, sobre primário acrílico. Inclusive perfis de arranque de alumínio, perfis de fecho superior de alumínio, perfis de canto de PVC com malha, pasta vedante monocomponente e cordão de espuma de polietileno expandido de células fechadas para vedação de juntas.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a totalidade da superfície.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a execução dos remates nos encontros com paramentos, revestimentos ou outros elementos assentes na sua superfície.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 02

Alumínio.

0,003

0,002

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,066

0,044

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,060

0,100

17 02 03

Plástico.

0,013

0,022

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,150

0,100

Resíduos gerados:

0,292

0,268

15 01 01

Embalagens de papel e cartão.

0,722

0,963

17 02 03

Plástico.

0,094

0,157

17 02 01

Madeira.

0,017

0,015

Embalagens:

0,833

1,135

Total resíduos:

1,125

1,402
